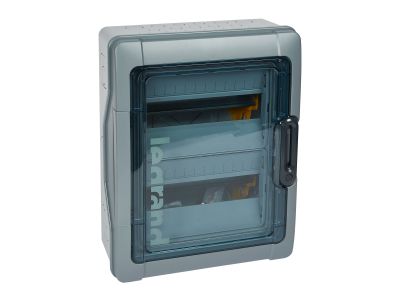

Rozdzielnica n/t RN65 2x12, z listwami, IP65 | 601942 Legrand

Opis i Kluczowe Cechy

Rozdzielnica natynkowa LEGRAND z serii RN65 o numerze katalogowym 601942 to zaawansowane rozwiązanie dedykowane do wymagających instalacji elektrycznych. Urządzenie charakteryzuje się dwurzędową konstrukcją, pozwalającą na montaż łącznie 24 modułów (12 modułów w każdym rzędzie). Wykonana z wysokiej jakości polistyrenu odpornego na uderzenia, obudowa wykazuje wytrzymałość na żar do 650°C, co znacząco podnosi poziom bezpieczeństwa pożarowego w obiekcie. Drzwi wykonane z poliwęglanu oraz sama obudowa są w pełni odwracalne, co pozwala na elastyczne dopasowanie kierunku otwierania do warunków panujących w miejscu montażu.

• Wysoki stopień ochrony: Klasa IP65 gwarantuje całkowitą pyłoszczelność oraz ochronę przed strugami wody, co czyni produkt idealnym do trudnych warunków środowiskowych.
• Wytrzymałość mechaniczna: Parametr IK09 świadczy o bardzo wysokiej odporności na uderzenia mechaniczne, chroniąc aparaturę przed uszkodzeniami zewnętrznymi.
• II klasa ochronności: Zapewnia dodatkowe bezpieczeństwo poprzez izolację wzmocnioną, eliminując konieczność uziemiania samej obudowy.
• Elastyczność montażu: Wsporniki montażowe TH35 posiadają 2-pozycyjne mocowanie, co umożliwia instalację zarówno standardowych produktów modułowych, jak i aparatów mocy o większej głębokości.
• Kompletne wyposażenie: Rozdzielnica dostarczana jest z listwami zaciskowymi oraz dwiema zaślepkami 5-modułowymi, co przyspiesza proces prefabrykacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystyczną normą PN-EN 60439-3, co potwierdza jego przydatność do użytku w instalacjach niskiego napięcia, gdzie wymagany jest dostęp osób niewykwalifikowanych do obsługi aparatury. Zastosowane materiały są zgodne z dyrektywami dotyczącymi bezpieczeństwa pożarowego (próba rozżarzonym drutem 650°C), a kolorystyka (podstawa jasnoszara L750A, pokrywa ciemnoszara R746A) odpowiada standardom przemysłowym.

Zastosowanie

Dzięki swojej wytrzymałej konstrukcji i wysokiej szczelności, rozdzielnica RN65 znajduje szerokie zastosowanie w:

• Przemyśle: Hale produkcyjne, warsztaty oraz magazyny, gdzie występuje zapylenie lub wilgoć.
• Budownictwie komercyjnym: Myjnie samochodowe, parkingi podziemne oraz zaplecza techniczne obiektów handlowych.
• Infrastrukturze zewnętrznej: Instalacje fotowoltaiczne (jako rozdzielnice AC/DC) oraz systemy sterowania oświetleniem zewnętrznym, pod warunkiem zachowania odpowiednich zasad montażu.

Wskazówki Montażowe

Instalacja rozdzielnicy LEGRAND 601942 została zoptymalizowana pod kątem wygody elektryka. Odstęp pomiędzy wspornikami TH35 wynosi 150 mm, co zapewnia optymalną przestrzeń na prowadzenie przewodów i ułatwia ich przejrzyste ułożenie. Wyjmowane podstawy montażowe oraz osłony frontowe pozwalają na wygodne okablowanie aparatury poza obudową, a następnie szybkie osadzenie całości w korpusie. Klamki są przystosowane do montażu zamka patentowego, a konstrukcja umożliwia zaplombowanie pokrywy i osłony frontowej, co jest kluczowe przy zabezpieczaniu dostępu do aparatury pomiarowej lub sterowniczej.

FAQ

• Czy rozdzielnica nadaje się do montażu aparatury innej niż modułowa? Tak, istnieje możliwość doposażenia rozdzielnicy w perforowane płyty montażowe, co pozwala na instalację komponentów o konstrukcji niemodułowej.
• Czy mogę zmienić kierunek otwierania drzwi? Tak, zarówno drzwiczki, jak i cała obudowa są w pełni odwracalne, co pozwala na konfigurację lewo- lub prawostronną.
• Jaki jest rozstaw szyn DIN? Standardowy odstęp pomiędzy wspornikami TH35 wynosi 150 mm, co jest wymiarem optymalnym dla zachowania promieni gięcia przewodów o większych przekrojach.
