Rozdzielnica n/t RN 3/36 (N+PE), IP40, drzwi transparentne dymne, Economic Box | 2506-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RN 3/36 z serii Economic Box, wyprodukowana przez renomowaną firmę Elektro-Plast Nasielsk, to zaawansowane rozwiązanie dedykowane do montażu aparatury modułowej. Urządzenie charakteryzuje się konstrukcją trójrzędową, pozwalającą na zabudowę do 36 modułów, co czyni ją idealnym wyborem dla rozbudowanych instalacji elektrycznych. Stopień ochrony IP40 gwarantuje skuteczną osłonę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem w suchych pomieszczeniach mieszkalnych i biurowych. Produkt został wyposażony w transparentne, dymne drzwi, które nie tylko podnoszą estetykę wykonania, ale przede wszystkim umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy. Napięcie znamionowe wynoszące 400V pozwala na bezpieczną pracę w standardowych sieciach trójfazowych.

• Listwy przyłączeniowe: W zestawie znajdują się fabryczne listwy N oraz PE o konfiguracji 1x(7x10mm² + 2x16mm²), co zapewnia pewne i trwałe połączenie przewodów neutralnych i ochronnych.
• Wymiary: Kompaktowa obudowa o wymiarach 354x560x107 mm pozwala na optymalne zagospodarowanie przestrzeni montażowej.
• Wytrzymałość: Solidna konstrukcja z serii Economic Box łączy w sobie ekonomię zakupu z wysoką jakością materiałów izolacyjnych.

Zgodność z Normami

Bezpieczeństwo użytkowania oraz najwyższa jakość wykonania są potwierdzone pełną zgodnością z rygorystycznymi normami branżowymi. Rozdzielnica spełnia wymagania normy PN-EN 61439-3:2012, która dotyczy rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne (rozdzielnice tablicowe). Dodatkowo, produkt jest zgodny z normą ogólną PN-EN 61439-1:2011, co gwarantuje stabilność parametrów elektrycznych i mechanicznych w całym cyklu życia produktu.

Zastosowanie

Model RN 3/36 znajduje szerokie zastosowanie w budownictwie wielorodzinnym, obiektach użyteczności publicznej oraz w nowoczesnych biurowcach. Dzięki dużej pojemności (3 rzędy po 12 modułów), rozdzielnica doskonale sprawdza się jako centralny punkt rozdziału energii w mieszkaniach o dużym metrażu lub jako podrozdzielnica piętrowa. Jest to rozwiązanie dedykowane dla instalatorów poszukujących niezawodnego systemu do montażu wyłączników nadprądowych, różnicowoprądowych oraz innych elementów automatyki budynkowej montowanych na szynie DIN.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy RN 3/36 powinien odbywać się na płaskich powierzchniach pionowych. Podczas instalacji należy zwrócić szczególną uwagę na odpowiednie wprowadzenie przewodów do wnętrza obudowy, wykorzystując dedykowane osłabienia w ściankach. Listwy zaciskowe N i PE powinny być dokręcone z odpowiednim momentem, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Zaleca się zachowanie odpowiednich odstępów izolacyjnych pomiędzy aparaturą a ściankami obudowy, zgodnie z dokumentacją projektową instalacji.

FAQ

• Czy rozdzielnica posiada szyny DIN w zestawie? Tak, rozdzielnica jest kompletnie wyposażona w szyny montażowe TH35, umożliwiające natychmiastowy montaż aparatury modułowej.

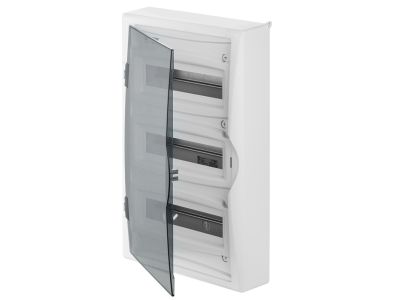

• Jaki jest kolor drzwi? Produkt posiada drzwi transparentne w odcieniu dymnym, co pozwala na podgląd kontrolek i wskaźników bez otwierania rozdzielnicy.
• Czy w zestawie są listwy zaciskowe? Tak, producent dostarcza w komplecie listwy N oraz PE o przekrojach 7x10mm² oraz 2x16mm², co ułatwia organizację okablowania ochronnego i neutralnego.
