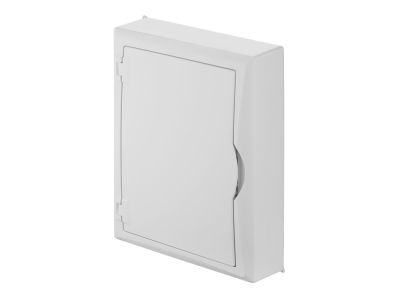

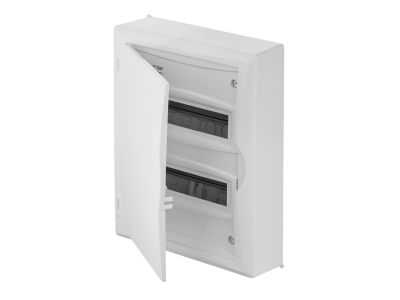

Rozdzielnica n/t RN 2/24 (N+PE), IP40, drzwi białe 360x434x105mm, Economic Box | 2505-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa RN 2/24 z serii Economic Box to zaawansowane rozwiązanie od renomowanego producenta Elektro-Plast Nasielsk, zaprojektowane z myślą o bezpiecznym i estetycznym montażu aparatury modułowej. Urządzenie posiada dwa rzędy, co pozwala na zabudowę łącznie 24 modułów, zapewniając optymalną przestrzeń dla zabezpieczeń nadprądowych, różnicowoprądowych oraz innych elementów sterowniczych. Obudowa wykonana z wysokiej jakości polistyrenu (PS), w połączeniu z drzwiami z tworzywa ABS, gwarantuje trwałość i odporność na uszkodzenia mechaniczne na poziomie IK05.

• Stopień ochrony IP40: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co czyni ją idealnym wyborem do wnętrz budynków mieszkalnych i biurowych.
• Kompletne wyposażenie: W zestawie znajdują się fabryczne listwy przyłączeniowe N oraz PE, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.
• Szeroki zakres temperatur: Urządzenie jest przystosowane do pracy w ekstremalnych warunkach od -20°C do +70°C, co świadczy o wysokiej stabilności termicznej materiałów.
• Napięcie znamionowe 400V: Pozwala na bezpieczną pracę w standardowych sieciach trójfazowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami bezpieczeństwa elektrycznego. Rozdzielnica spełnia wymagania normy PN-EN 61439-3:2012, która dotyczy rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne (rozdzielnice tablicowe). Dodatkowo jest zgodna z normą ogólną PN-EN 61439-1:2011, co potwierdza najwyższą jakość wykonania, odpowiednią izolację oraz bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Rozdzielnica RN 2/24 Economic Box znajduje szerokie zastosowanie w budownictwie wielorodzinnym oraz obiektach użyteczności publicznej. Dzięki estetycznym, białym drzwiom i kompaktowym wymiarom (360x434x105 mm), doskonale komponuje się z nowoczesnymi wnętrzami. Jest to idealny wybór dla elektryków realizujących instalacje w mieszkaniach, biurach oraz małych warsztatach, gdzie wymagana jest przejrzysta organizacja 24 modułów aparatury przy zachowaniu stopnia ochrony IP40.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy RN 2/24 jest intuicyjny i szybki dzięki przemyślanej konstrukcji tylnej ścianki. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Podłączenie przewodów: Wykorzystaj dołączone listwy zaciskowe. Listwa N posiada 2 sekcje po (12x10mm² + 2x16mm²), a listwa PE 1 sekcję (12x10mm² + 2x16mm²), co pozwala na pewne mocowanie przewodów o różnych przekrojach.
• Prowadzenie kabli: Wnętrze obudowy oferuje wystarczającą przestrzeń pod szynami DIN, co ułatwia estetyczne ułożenie wiązek przewodów i zapewnia odpowiednią cyrkulację powietrza.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków listew przyłączeniowych, aby zapobiec przegrzewaniu się styków przy długotrwałym obciążeniu znamionowym.

FAQ

• Czy rozdzielnica posiada szyny DIN w zestawie? Tak, rozdzielnica jest wyposażona w standardowe szyny montażowe TH-35, umożliwiające szybki zatrzask aparatury modułowej.
• Jakie są dokładne wymiary zewnętrzne? Rozdzielnica ma 360 mm szerokości, 434 mm wysokości oraz 105 mm głębokości, co pozwala na jej montaż nawet w ograniczonej przestrzeni ściennej.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja serii Economic Box zazwyczaj pozwala na uniwersalny montaż drzwi, jednak należy to zweryfikować podczas osadzania frontu w obudowie.
