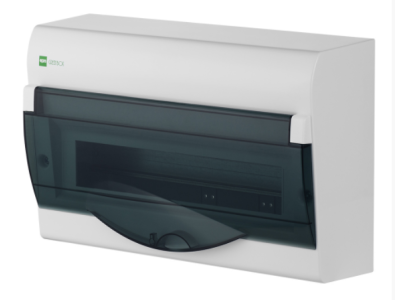

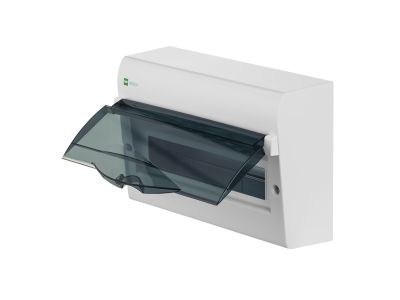

Rozdzielnica n/t RN 1x14+2 PE+N IP40 drzwi dymne 350x225x116 mm GREEN BOX | 2354-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa GREEN BOX model RN 1x14+2 PE+N (symbol 2354-01) to kompaktowe rozwiązanie do dystrybucji energii w instalacjach wewnętrznych. Przeznaczona do montażu na ścianie, oferuje 14 miejsc modułowych w rzędzie głównym oraz dodatkowe 2 miejsca na zaciski PE i N, co ułatwia organizację przewodów ochronnych i neutralnych. Stopień ochrony IP40 zapewnia skuteczną ochronę przed przedostaniem się ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody, a odporność mechaniczna IK05 gwarantuje wytrzymałość na uderzenia o energii 0,5 J. Wykonana w II klasie ochronności (podwójna izolacja), eliminuje potrzebę stosowania przewodu ochronnego na obudowie. Zakres temperatur pracy od -20°C do +70°C pozwala na bezpieczne użytkowanie w różnorodnych warunkach środowiskowych.

• Napięcie znamionowe 400 V: Umożliwia pracę w instalacjach trójfazowych, zarówno w obwodach siłowych, jak i oświetleniowych.
• II klasa ochronności: Podwójna lub wzmocniona izolacja zapewnia wysoki poziom bezpieczeństwa – brak konieczności uziemiania obudowy.
• Stopień ochrony IP40: Skuteczna bariera dla ciał stałych >1 mm oraz kropli wody – idealna do wnętrz suchych i lekko zapylonych.
• Zakres temperatur -20..+70°C: Szeroka tolerancja termiczna gwarantuje niezawodną pracę w pomieszczeniach nieogrzewanych, kotłowniach czy na zewnątrz pod zadaszeniem.
• W zestawie zaciski śrubowe N/PE: Ułatwiają szybkie i pewne podłączenie przewodów neutralnych i ochronnych bez konieczności dodatkowego zakupu akcesoriów.

Zgodność z Normami

Rozdzielnica GREEN BOX spełnia wymagania europejskich norm dotyczących osprzętu rozdzielczego niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami bezpieczeństwa dla rozdzielnic natynkowych montowanych w instalacjach do 400 V.

Zastosowanie

Rozdzielnica RN 1x14+2 PE+N znajduje zastosowanie w budynkach mieszkalnych, biurowych oraz małych obiektach przemysłowych jako centralny punkt dystrybucji energii elektrycznej. Dzięki modularnej konstrukcji umożliwia łatwe rozmieszczenie aparatury modułowej (wyłączników nadprądowych, różnicowoprądowych, styczników itp.).

• Sterowanie i zabezpieczenie obwodów oświetleniowych oraz gniazd wtyczkowych w domach i mieszkaniach.
• Rozdział energii w instalacjach trójfazowych (np. w kuchniach elektrycznych, pompach ciepła, ładowarkach samochodowych).
• Zastosowanie w budynkach użyteczności publicznej – biurach, sklepach, warsztatach – jako mała rozdzielnica podlicznikowa.
• Montaż w pomieszczeniach pomocniczych (piwnice, kotłownie, garaże) dzięki odporności na zmienne temperatury i kurz.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (minimum grupa 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Rozdzielnicę mocuje się na ścianie za pomocą kołków rozporowych (nie dołączonych) przez otwory w tylnej ściance. Wprowadzenie przewodów ułatwiają fabrycznie wykonane osłabienia (perforacje) – przed docięciem należy sprawdzić dokładne rozmieszczenie. Do podłączenia zacisków N/PE stosować przewody o przekroju dobranym do prądu obciążenia (zgodnie z normą PN-HD 60364-5-52). Wszystkie połączenia śrubowe dokręcać momentem zgodnym z dokumentacją producenta (zalecany 2-3 Nm). Po zakończeniu montażu sprawdzić ciągłość przewodów ochronnych i izolacji.

FAQ

• Czy rozdzielnica ma podświetlenie? Nie, model RN 1x14+2 PE+N nie posiada podświetlenia. Jest to standardowa rozdzielnica natynkowa przeznaczona do montażu aparatury modułowej – ewentualne sygnalizatory LED montuje się wewnątrz na szynie.
• Jaki stopień ochrony ma ta rozdzielnica? IP40 – chroni przed ciałami stałymi o średnicy powyżej 1 mm oraz bryzgami wody. Do stosowania wewnątrz budynków, nie nadaje się do bezpośredniego użytku na zewnątrz bez dodatkowej obudowy.
• Ile maksymalnie modułów aparatury można zamontować? Główny rząd pomieści 14 modułów (szerokość 1 modułu = 18 mm). Dodatkowe dwa miejsca przeznaczone są wyłącznie na zaciski PE (ochronny) i N (neutralny) – nie można w nie wkładać aparatów modułowych.
