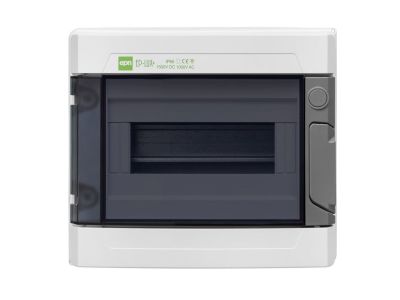

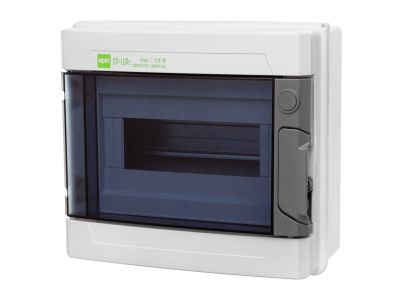

Rozdzielnica n/t RN 1/9 (N+PE) IP55 RAL7035+drzwi transparentne 239x214x113mm, Ep-Lux Plus | 1961-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RN 1/9 z serii Ep-Lux Plus to zaawansowane rozwiązanie techniczne zaprojektowane przez renomowanego producenta Elektro-Plast Nasielsk. Urządzenie zostało wykonane z wysokiej jakości tworzywa ABS, co zapewnia mu doskonałą sztywność konstrukcyjną oraz odporność na czynniki zewnętrzne. Kluczowym atutem jest stopień ochrony IP 55, który gwarantuje pyłoszczelność oraz ochronę przed strumieniami wody, czyniąc tę rozdzielnicę idealnym wyborem do wymagających środowisk przemysłowych i gospodarczych. Wytrzymałość mechaniczna na poziomie IK 08 świadczy o wysokiej odporności na uderzenia o energii do 5 dżuli, co minimalizuje ryzyko uszkodzenia aparatury modułowej wewnątrz obudowy.

• Pojemność modułowa: Konstrukcja pozwala na montaż do 9 modułów w jednym rzędzie, co daje dużą elastyczność przy projektowaniu mniejszych układów sterowania lub zabezpieczeń.
• Wyposażenie zaciskowe: W zestawie znajdują się fabryczne listwy przyłączeniowe N oraz PE. Każda z nich posiada konfigurację 1x(7x10mm² + 2x16mm²), co umożliwia bezpieczne i przejrzyste prowadzenie przewodów o różnych przekrojach.
• Transparentne drzwi: Pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania obudowy, co podnosi komfort eksploatacji.
• Zakres temperatur: Urządzenie jest przystosowane do pracy w ekstremalnych warunkach od -20°C do +70°C.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami bezpieczeństwa elektrycznego. Rozdzielnica spełnia wymagania normy PN-EN 61439-3:2012, która dotyczy rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne (rozdzielnice tablicowe). Dodatkowo, zgodność z normą ogólną PN-EN 61439-1:2011 potwierdza najwyższą jakość wykonania oraz bezpieczeństwo użytkowania w instalacjach o napięciu znamionowym do 400V.

Zastosowanie

Dzięki hermetycznej konstrukcji i wysokiej odporności na uderzenia, rozdzielnica RN 1/9 znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym. Jest rekomendowana do montażu w garażach, warsztatach, halach produkcyjnych oraz na zewnątrz budynków pod zadaszeniem. Doskonale sprawdza się jako punkt rozdziału energii w instalacjach fotowoltaicznych, systemach automatyki budynkowej oraz jako zabezpieczenie obwodów w budownictwie jednorodzinnym i wielorodzinnym, gdzie wymagany jest estetyczny kolor RAL 7035 (jasnoszary).

Wskazówki Montażowe

Montaż natynkowy ułatwiają kompaktowe wymiary obudowy wynoszące 239x214x113 mm. Podczas instalacji należy zwrócić uwagę na prawidłowe wprowadzenie przewodów przez dławnice (brak w zestawie), aby zachować deklarowany stopień ochrony IP 55. Listwy zaciskowe N i PE powinny być dokręcane z odpowiednim momentem, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń na przewodach o przekroju 10 mm² i 16 mm². Przestronne wnętrze obudowy ułatwia estetyczne ułożenie wiązek kablowych za szyną DIN.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, dzięki stopniu ochrony IP 55 jest odporna na wilgoć i pył, jednak zaleca się montaż w miejscach nienarażonych na bezpośrednie, długotrwałe działanie promieni słonecznych w celu zachowania trwałości tworzywa ABS.
• Jakie przewody mogę podłączyć do listew zaciskowych? Listwy N i PE obsługują przewody o przekroju do 10 mm² (7 zacisków) oraz do 16 mm² (2 zaciski), co pozwala na podłączenie głównych przewodów zasilających oraz przewodów odpływowych.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja serii Ep-Lux Plus zazwyczaj pozwala na zmianę kierunku otwierania drzwi, co ułatwia dopasowanie rozdzielnicy do warunków lokalowych.
