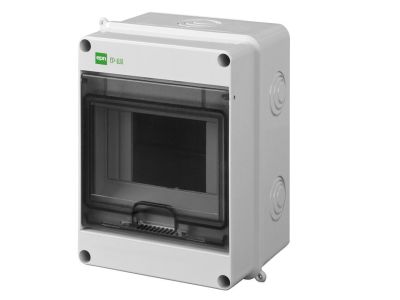

Rozdzielnica n/t RN 1/5 (N+PE) IP55 RAL7035+drzwi transparentne 118x158x93mm, Ep-Lux Plus | 1951-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

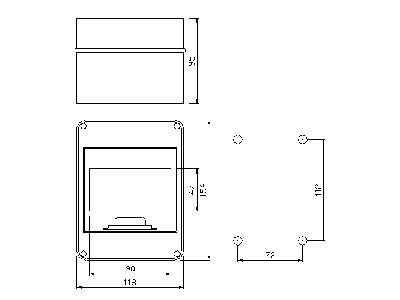

Rozdzielnica natynkowa RN 1/5 z serii Ep-Lux Plus to zaawansowane rozwiązanie techniczne od renomowanego producenta Elektro-Plast Nasielsk, zaprojektowane z myślą o wymagających instalacjach elektrycznych. Urządzenie charakteryzuje się kompaktowymi wymiarami 118x158x93 mm, co pozwala na montaż 5 modułów aparatury modułowej w miejscach o ograniczonej przestrzeni. Wykonanie z wysokiej jakości tworzywa ABS zapewnia doskonałą trwałość mechaniczną, potwierdzoną klasą odporności na uderzenia IK08. Obudowa w kolorze RAL 7035 (jasnoszary) estetycznie komponuje się z otoczeniem przemysłowym i komercyjnym, a transparentne drzwi umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania rozdzielnicy.

• Stopień ochrony IP55: Gwarantuje wysoką szczelność przed pyłem oraz strugami wody, co czyni produkt idealnym do trudnych warunków środowiskowych.
• Napięcie znamionowe 400V: Pozwala na bezpieczną pracę w standardowych sieciach trójfazowych i jednofazowych.
• Wyposażenie w listwy N+PE: W zestawie znajduje się płytka zaciskowa 1x10mm, co ułatwia organizację przewodów ochronnych i neutralnych.
• Szeroki zakres temperatur: Stabilna praca w ekstremalnych warunkach od -20°C do +70°C.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami bezpieczeństwa, co potwierdzają certyfikaty zgodności z normami:

• PN-EN 61439-3:2012: Norma dotycząca rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne (rozdzielnice tablicowe).
• PN-EN 61439-1:2011: Ogólne wymagania dla zestawów aparatury rozdzielczej i sterowniczej niskonapięciowej.

Zgodność z powyższymi dyrektywami zapewnia instalatorowi pewność, że produkt spełnia najwyższe wymogi jakościowe i bezpieczeństwa obowiązujące na rynku europejskim.

Zastosowanie

Dzięki wysokiemu stopniowi ochrony IP55 oraz odporności mechanicznej IK08, rozdzielnica RN 1/5 znajduje szerokie zastosowanie w sektorach, gdzie aparatura modułowa narażona jest na działanie wilgoci, zapylenia lub uszkodzenia mechaniczne. Jest to idealny wybór dla:

• Hali produkcyjnych i warsztatów rzemieślniczych.
• Garaży podziemnych oraz parkingów wielopoziomowych.
• Instalacji zewnętrznych pod zadaszeniem (np. wiaty, altany).
• Pomieszczeń gospodarczych, piwnic i kotłowni.
• Myjni samochodowych i obiektów rolniczych.

Wskazówki Montażowe

Montaż rozdzielnicy RN 1/5 powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworów: Należy stosować odpowiednie dławnice kablowe, aby zachować deklarowany stopień ochrony IP55 w miejscach wprowadzenia przewodów.
• Mocowanie: Obudowę należy przytwierdzić do stabilnego podłoża za pomocą dedykowanych punktów montażowych, dbając o wypoziomowanie szyny DIN.
• Podłączenie zacisków: Płytka zaciskowa 1x10mm wymaga starannego dokręcenia przewodów z odpowiednim momentem, aby uniknąć przegrzewania się styków.
• Konserwacja: Regularna kontrola uszczelki drzwi transparentnych pozwoli na zachowanie hermetyczności przez długie lata eksploatacji.

FAQ

1. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Tak, stopień ochrony IP55 pozwala na montaż w miejscach narażonych na wilgoć, jednak w przypadku bezpośredniej ekspozycji na promieniowanie UV i opady zaleca się stosowanie dodatkowego zadaszenia.

2. Ile modułów mieści ten model?
Rozdzielnica RN 1/5 jest przystosowana do montażu maksymalnie 5 modułów o standardowej szerokości 18 mm każdy.

3. Z jakiego materiału wykonane są drzwi?
Drzwi są wykonane z wytrzymałego tworzywa transparentnego, co pozwala na podgląd aparatury (np. wyłączników nadprądowych lub różnicowoprądowych) bez otwierania obudowy.
