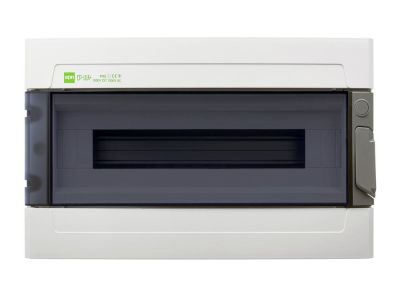

Rozdzielnica n/t RN 1/19 (N+PE) IP65 RAL7035+drzwi transparentne 410x262x150mm, Ep-Lux Plus | 1955-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RN 1/19 z serii Ep-Lux Plus to zaawansowane rozwiązanie techniczne zaprojektowane przez renomowanego producenta Elektro-Plast Nasielsk. Produkt charakteryzuje się wysokim stopniem ochrony IP 65, co oznacza pełną pyłoszczelność oraz ochronę przed strugami wody z dowolnego kierunku. Wykonanie z wysokiej jakości tworzywa ABS zapewnia doskonałą trwałość mechaniczną, potwierdzoną klasą odporności na uderzenia IK 08. Obudowa w kolorze RAL 7035 (jasnoszary) została wyposażona w transparentne drzwi, które umożliwiają szybką inspekcję stanu aparatury modułowej bez konieczności otwierania wnętrza.

• Pojemność modułowa: Konstrukcja pozwala na montaż do 19 modułów w jednym rzędzie, co daje dużą elastyczność przy projektowaniu rozbudowanych instalacji.
• Wyposażenie zaciskowe: W zestawie znajdują się fabryczne listwy przyłączeniowe N oraz PE. Każda z nich posiada konfigurację 1x(9x10mm² + 11x16mm²), co umożliwia bezpieczne i uporządkowane prowadzenie przewodów o różnych przekrojach.
• Parametry elektryczne: Urządzenie jest przystosowane do pracy przy napięciu znamionowym wynoszącym 400V, co czyni je idealnym do standardowych instalacji siłowych i oświetleniowych.
• Wytrzymałość termiczna: Szeroki zakres temperatury pracy od -20°C do +70°C pozwala na montaż rozdzielnicy w nieogrzewanych halach, magazynach oraz na zewnątrz budynków pod zadaszeniem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa, co jest kluczowe dla profesjonalnych instalatorów i inspektorów nadzoru. Rozdzielnica spełnia wymagania normy PN-EN 61439-3:2012, dotyczącą rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne, oraz normy ogólnej PN-EN 61439-1:2011. Gwarantuje to pełną kompatybilność elektromagnetyczną oraz bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki hermetycznej konstrukcji i wysokiej odporności mechanicznej, rozdzielnica RN 1/19 Ep-Lux Plus znajduje szerokie zastosowanie w sektorze przemysłowym i komercyjnym. Jest to idealny wybór dla:

• Instalacji w warsztatach samochodowych i halach produkcyjnych, gdzie występuje zapylenie i wilgoć.
• Systemów automatyki budynkowej wymagających estetycznej, a zarazem wytrzymałej obudowy.
• Instalacji fotowoltaicznych jako punkt rozdziału energii lub zabezpieczeń DC/AC.
• Gospodarstw rolnych i obiektów inwentarskich, gdzie panują trudne warunki środowiskowe.

Wskazówki Montażowe

Montaż natynkowy ułatwiają precyzyjnie zaprojektowane punkty mocowania. Podczas instalacji zaleca się zachowanie odpowiedniego momentu dokręcania zacisków na listwach N i PE, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Wymiary obudowy (410x262x150 mm) zapewniają wystarczającą przestrzeń na swobodne ułożenie przewodów (tzw. zapas pętli), co znacząco podnosi komfort pracy instalatora. Należy pamiętać o zastosowaniu odpowiednich dławnic kablowych, aby utrzymać deklarowany stopień ochrony IP 65 w miejscu wprowadzenia przewodów do obudowy.

FAQ

• Czy rozdzielnica posiada szynę DIN w zestawie? Tak, standardowo rozdzielnice z serii Ep-Lux Plus są wyposażone w szynę montażową TH-35 (DIN) umożliwiającą szybki montaż aparatury modułowej.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja obudowy zazwyczaj pozwala na obrót drzwi, jednak należy to zweryfikować podczas montażu zgodnie z instrukcją producenta.
• Czy materiał ABS jest odporny na promieniowanie UV? Materiał ABS użyty w serii Ep-Lux Plus charakteryzuje się dobrą odpornością, jednak przy bezpośredniej, wieloletniej ekspozycji na silne słońce zaleca się stosowanie dodatkowych osłon lub wybór obudów dedykowanych do pracy w pełnym słońcu.
