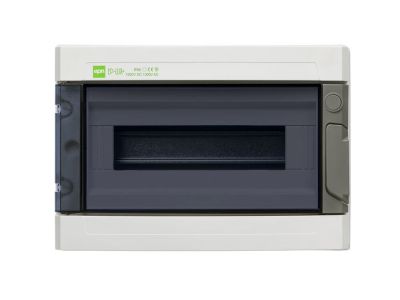

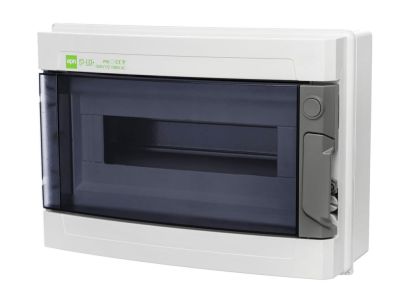

Rozdzielnica n/t RN 1/13 (N+PE) IP55 RAL7035+drzwi transparentne 303x214x118mm, Ep-Lux Plus | 1954-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RN 1/13 z serii Ep-Lux Plus to zaawansowane rozwiązanie techniczne od renomowanego producenta Elektro-Plast Nasielsk, zaprojektowane z myślą o wymagających instalacjach elektrycznych. Obudowa została wykonana z wysokiej jakości tworzywa ABS, co zapewnia doskonałą trwałość oraz odporność na czynniki zewnętrzne. Kluczowym atutem jest wysoki stopień ochrony IP 55, który gwarantuje pyłoszczelność oraz ochronę przed strugami wody, umożliwiając montaż w miejscach o podwyższonej wilgotności. Konstrukcja charakteryzuje się odpornością na uderzenia na poziomie IK 08, co oznacza wysoką wytrzymałość mechaniczną na udary o energii do 5J.

• Pojemność modułowa: Urządzenie pozwala na montaż do 13 modułów w jednym rzędzie, co zapewnia elastyczność przy projektowaniu rozbudowanych układów zabezpieczeń.
• Wyposażenie w listwy zaciskowe: W zestawie znajdują się fabryczne listwy przyłączeniowe N oraz PE, każda o konfiguracji 1x(6x10mm² + 8x16mm²), co umożliwia bezpieczne i uporządkowane prowadzenie przewodów o różnych przekrojach.
• Estetyka i funkcjonalność: Obudowa w kolorze jasnoszarym (RAL 7035) wyposażona jest w transparentne drzwi, które pozwalają na szybką inspekcję stanu aparatury modułowej bez konieczności otwierania rozdzielnicy.
• Parametry elektryczne: Napięcie znamionowe wynosi 400V, co czyni ją idealnym wyborem dla standardowych instalacji trójfazowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Rozdzielnica spełnia wymagania normy PN-EN 61439-3:2012, dotyczącą rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne, oraz normy ogólnej PN-EN 61439-1:2011. Zgodność ta gwarantuje stabilność parametrów elektrycznych oraz bezpieczeństwo użytkowania w długofalowej eksploatacji.

Zastosowanie

Dzięki swojej hermetycznej konstrukcji i szerokiemu zakresowi temperatur pracy (od -20°C do +70°C), rozdzielnica RN 1/13 znajduje zastosowanie w najbardziej wymagających środowiskach. Jest idealnym rozwiązaniem dla:

• Hali produkcyjnych i magazynowych, gdzie występuje zapylenie.
• Warsztatów samochodowych oraz obiektów gospodarczych.
• Instalacji zewnętrznych pod zadaszeniem, narażonych na wilgoć.
• Budownictwa mieszkaniowego w sekcjach garażowych i piwnicznych.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy ułatwiają precyzyjnie zaprojektowane punkty mocowania. Podczas instalacji zaleca się zachowanie odpowiedniego momentu dokręcania zacisków na listwach N i PE, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Przekroje znamionowe listew (10mm² oraz 16mm²) pozwalają na stabilne przesyłanie energii przy zachowaniu odpowiedniej obciążalności prądowej. Należy pamiętać o zastosowaniu dławnic o odpowiednim stopniu IP przy wprowadzaniu przewodów do obudowy, aby utrzymać deklarowaną szczelność IP 55.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, dzięki stopniu ochrony IP 55 i odporności na temperatury do +70°C może być stosowana na zewnątrz, jednak zaleca się montaż pod zadaszeniem w celu ochrony przed bezpośrednim promieniowaniem UV.
• Jakie są dokładne wymiary obudowy? Rozdzielnica ma wymiary 303 mm szerokości, 214 mm wysokości oraz 118 mm głębokości, co pozwala na wygodne rozmieszczenie okablowania wewnątrz.
• Czy w zestawie są szyny DIN? Tak, rozdzielnica standardowo wyposażona jest w szynę montażową TH35 (DIN) umożliwiającą szybki zatrzask aparatury modułowej.
