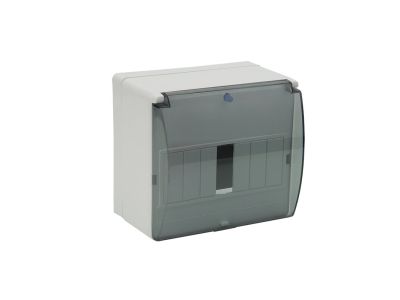

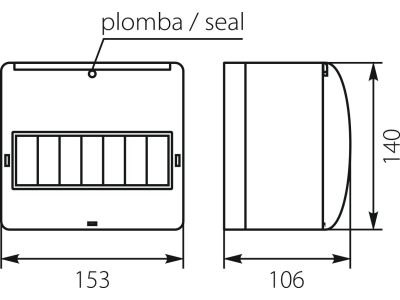

Rozdzielnica moduł. n/t RM-7S 1x7 153x140x106mm IP30 (N+PE) z szybką rewizyjną, szara (1szt) | 6.1A Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RM 7S (N+PE) z szybką w kolorze szarym (symbol 6.1A) została wykonana z wysokiej jakości tworzywa sztucznego, co zapewnia trwałość i odporność na uszkodzenia mechaniczne w warunkach domowych i przemysłowych. Zamknięta obudowa skrzynkowa z możliwością plombowania gwarantuje bezpieczeństwo przed nieuprawnionym dostępem, a przetłoczenia w bocznych częściach ułatwiają wyprowadzenie przewodów lub rurek instalacyjnych. Rozdzielnica wyposażona jest w listwy zaciskowe N+PE oraz wspornik TH 35/7,5 (Euroszynę) umożliwiający montaż zabezpieczeń nadmiarowo-prądowych, wyłączników różnicowo-prądowych i innych aparatów elektrycznych.

• Obudowa z tworzywa sztucznego: odporna na korozję i uszkodzenia, lekka i łatwa w montażu, idealna do zastosowań wewnętrznych.
• Listwy zaciskowe N+PE w komplecie: gotowe podłączenie przewodów neutralnych i ochronnych – oszczędność czasu i materiałów w trakcie instalacji.
• Wspornik TH 35/7,5 (Euroszyna): uniwersalny system mocowania aparatury modułowej zgodny z normami DIN – elastyczność w konfiguracji zabezpieczeń.
• Przetłoczenia w bocznych częściach obudowy: łatwe wprowadzenie przewodów i rurek instalacyjnych bez konieczności wiercenia.
• Możliwość plombowania: zabezpieczenie przed ingerencją osób niepowołanych – spełnienie wymogów dla instalacji wymagających nadzoru.

Zgodność z Normami

Rozdzielnica spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zgodnie z zaleceniami producenta montaż należy przeprowadzać na trudnopalnych ścianach, co zapewnia bezpieczeństwo pożarowe instalacji.

Zastosowanie

Rozdzielnica natynkowa RM 7S przeznaczona jest do budowy wewnętrznych instalacji elektrycznych w budynkach mieszkalnych, usługowych i przemysłowych. Sprawdzi się wszędzie tam, gdzie wymagana jest estetyczna i funkcjonalna obudowa z szybką umożliwiającą kontrolę stanu aparatów.

• Montaż zabezpieczeń nadmiarowo-prądowych (wyłączników nadprądowych, bezpieczników) w rozdzielniach mieszkaniowych.
• Instalacja wyłączników różnicowo-prądowych (RCD) chroniących przed porażeniem w obwodach gniazd i odbiorników.
• Lokalizacja styczników, przekaźników i sterowników w małych szafkach sterowniczych w automatyce budynkowej.
• Wykorzystanie w obiektach użyteczności publicznej jako rozdzielnica piętrowa lub oddziałowa – szybka umożliwia szybki odczyt stanu bezpieczników.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Rozdzielnicę mocuje się na szynie TH 35/7,5 (Euroszynie) zamontowanej wewnątrz obudowy – wszystkie aparaty modułowe należy instalować zgodnie z ich dokumentacją techniczną. Przekroje przewodów dobieraj do prądu obciążenia, a momenty dokręcania zacisków stosuj zgodnie z danymi producenta aparatów. Obudowę umieszczaj na ścianie wykonanej z materiałów niepalnych lub trudnopalnych, z zachowaniem wymaganych odległości i wentylacji. Po zakończeniu montażu sprawdź ciągłość połączeń oraz funkcjonowanie ochrony przeciwporażeniowej.

FAQ

• Czy rozdzielnica posiada stopień ochrony IP? Producent nie podał w udostępnionych danych konkretnego stopnia ochrony. Rozdzielnica przystosowana jest do użytkowania wewnątrz pomieszczeń suchych, gdzie typowo nie występuje zapylenie ani zachlapanie.
• Jakie aparaty można zamontować w rozdzielnicy RM 7S? Dzięki wspornikowi TH 35/7,5 (Euroszyna) można w niej zamocować wszystkie aparaty modułowe o szerokościach zgodnych z modułem 17,5 mm: wyłączniki nadprądowe, różnicowoprądowe, styczniki, przekaźniki, przyciski, sygnalizatory itp.
• Czy rozdzielnicę można plombować? Tak, obudowa została przystosowana do plombowania – w tym celu producent przewidział w konstrukcji odpowiednie uszczelki lub zaczepy. Plombowanie uniemożliwia nieautoryzowany dostęp do wnętrza.
