Rozdzielnica n/t RM 7S (N+PE) IP30 140x153x83mm, szara | 6.1 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

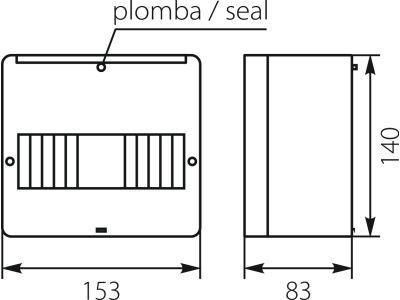

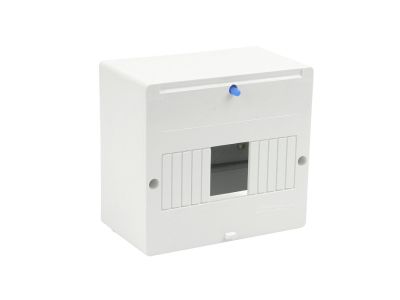

Rozdzielnica natynkowa RM 7S od renomowanego producenta Elektro-Plast to profesjonalne rozwiązanie przeznaczone do bezpiecznego rozdziału energii elektrycznej wewnątrz budynków. Obudowa o wymiarach 140x153x83 mm została wykonana z wysokiej jakości tworzywa sztucznego, które charakteryzuje się wysoką odpornością mechaniczną oraz trwałością. Konstrukcja typu skrzynkowego zapewnia pełne zamknięcie aparatury, co w połączeniu ze stopniem ochrony IP30 gwarantuje zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.

• Pojemność modułowa: Rozdzielnica pozwala na montaż do 7 modułów aparatury modułowej, co czyni ją idealnym wyborem dla mniejszych obwodów odbiorczych.
• Szyna montażowa TH 35: Wewnątrz znajduje się fabrycznie zamontowany wspornik TH 35/7,5 (tzw. Euroszyna), umożliwiający błyskawiczną instalację wyłączników nadmiarowo-prądowych, różnicowoprądowych oraz innych urządzeń sterowniczych.
• Listwy zaciskowe N+PE: Produkt jest dostarczany z kompletnymi listwami zaciskowymi dla przewodów neutralnych i ochronnych, co znacząco przyspiesza prace instalacyjne i zapewnia porządek w okablowaniu.
• Możliwość plombowania: Obudowa została przystosowana do nałożenia plomb, co jest kluczowe w miejscach wymagających zabezpieczenia przed nieautoryzowanym dostępem do aparatury pomiarowej lub zabezpieczającej.
• Przetłoczenia pod wpusty: Boczne ścianki posiadają precyzyjne przetłoczenia, które ułatwiają wprowadzanie przewodów oraz rurek instalacyjnych bez ryzyka pęknięcia obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Zastosowane tworzywo sztuczne posiada właściwości izolacyjne, które zapewniają bezpieczeństwo użytkowania w standardowych warunkach domowych i biurowych. Zgodnie z zaleceniami technicznymi, rozdzielnica powinna być montowana na ścianach trudnopalnych, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji elektrycznej.

Zastosowanie

Rozdzielnica RM 7S znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest to idealny wybór do:

• Tworzenia podrozdzielnic w mieszkaniach i domach jednorodzinnych.
• Zabezpieczania obwodów dedykowanych, takich jak zasilanie kotłowni, garażu czy systemów klimatyzacji.
• Instalacji w pomieszczeniach biurowych jako punkt rozdziału zasilania dla stanowisk pracy.
• Montażu aparatury sterowniczej w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez osobę posiadającą odpowiednie uprawnienia SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworów: Wykorzystaj fabryczne przetłoczenia do wprowadzenia przewodów, co zapewni estetykę i szczelność instalacji.
• Mocowanie do podłoża: Rozdzielnicę należy stabilnie przytwierdzić do ściany za pomocą kołków rozporowych odpowiednich dla danego typu podłoża.
• Organizacja przewodów: Dzięki dołączonym etykietom opisowym, każdy obwód powinien zostać czytelnie oznaczony, co ułatwi późniejszą eksploatację i serwisowanie.
• Moment dokręcania: Podczas podłączania przewodów do listew N+PE oraz aparatury modułowej, należy zachować odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków.

FAQ

1. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Nie, produkt posiada stopień ochrony IP30 i jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń, w miejscach nienarażonych na bezpośrednie działanie wilgoci i pyłu.

2. Czy w zestawie znajdują się szyny zaciskowe?
Tak, rozdzielnica jest fabrycznie wyposażona w listwy zaciskowe N oraz PE, co eliminuje konieczność ich osobnego dokupowania.

3. Ile modułów maksymalnie zmieści się w tej obudowie?
Konstrukcja pozwala na montaż do 7 standardowych modułów o szerokości 18 mm każdy.
