Rozdzielnica n/t R-BOX 246x252,5x153,7mm, 240 8S 1x16/5 1x32/5 2x230V z pustym oknem, IP44, biała | B.1810 Pawbol

Opis i Kluczowe Cechy

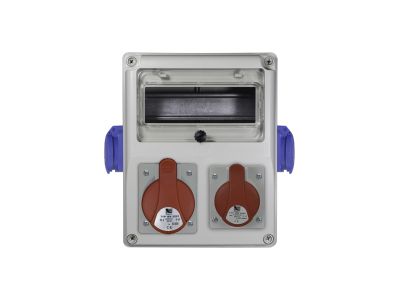

Rozdzielnica natynkowa serii R-BOX o wymiarach 246x252,5x153,7 mm to zaawansowane rozwiązanie od renomowanego producenta Pawbol, zaprojektowane z myślą o wymagających instalacjach elektroenergetycznych. Obudowa wykonana z wysokiej jakości polichlorku winylu (PVC) charakteryzuje się wysoką odpornością na uszkodzenia mechaniczne oraz czynniki zewnętrzne. Urządzenie zostało wyposażone w zestaw gniazd: jedno gniazdo siłowe 16A/5p, jedno gniazdo siłowe 32A/5p oraz dwa gniazda 230V, co pozwala na jednoczesne zasilanie urządzeń o zróżnicowanym zapotrzebowaniu na moc. Dodatkowo, rozdzielnica posiada puste okno inspekcyjne o pojemności 8 modułów (8S), co umożliwia montaż aparatury modułowej, takiej jak wyłączniki nadprądowe czy różnicowoprądowe, dostosowanych do specyfiki danej instalacji.

• Stopień ochrony IP44: Zapewnia skuteczną barierę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz ochronę przed bryzgami wody z dowolnego kierunku.
• Kompletny zestaw: W zestawie znajduje się dedykowany dławik PG, który gwarantuje szczelne wprowadzenie przewodów zasilających do wnętrza obudowy.
• Trwała obudowa: Wykonanie z PVC zapewnia izolację elektryczną oraz odporność na korozję.
• Konfiguracja gniazd: Optymalne zestawienie gniazd 16/5, 32/5 oraz 2x230V pokrywa zapotrzebowanie większości placów budowy i warsztatów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Rozdzielnica spełnia wymagania normy PN-EN 61439, co potwierdza jej przydatność do pracy w profesjonalnych układach rozdzielczych i sterowniczych. Zastosowane gniazda oraz komponenty izolacyjne posiadają certyfikację CE, co jest gwarancją wysokiej jakości wykonania oraz bezpieczeństwa użytkowania przez wykwalifikowany personel techniczny.

Zastosowanie

Rozdzielnica R-BOX 240 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budowlanym. Jest idealnym rozwiązaniem jako punkt poboru energii na placach budowy, w halach produkcyjnych, warsztatach mechanicznych oraz garażach. Dzięki możliwości rozbudowy o aparaturę modułową w oknie 8S, inżynierowie mogą precyzyjnie skonfigurować zabezpieczenia dla podłączonych maszyn i elektronarzędzi. Biała obudowa sprawia, że produkt estetycznie komponuje się również w pomieszczeniach technicznych i gospodarczych.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez osobę posiadającą odpowiednie uprawnienia SEP. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowe dławienie: Użycie dołączonego dławika PG jest kluczowe dla zachowania deklarowanego stopnia ochrony IP44.
• Moment dokręcania: Zaciski gniazd oraz szyny DIN powinny być dokręcone z odpowiednim momentem, aby zapobiec przegrzewaniu się styków przy dużych obciążeniach.
• Prowadzenie przewodów: Wewnątrz obudowy należy zachować odpowiedni promień gięcia przewodów, aby uniknąć naprężeń mechanicznych na zaciskach aparatury.
• Mocowanie: Rozdzielnicę należy montować na płaskiej powierzchni pionowej, wykorzystując dedykowane punkty montażowe w tylnej części obudowy.

FAQ

Czy rozdzielnica posiada wbudowane zabezpieczenia nadprądowe?
Nie, model ten posiada puste okno 8S, co pozwala na samodzielną konfigurację i montaż wyłączników nadmiarowo-prądowych lub różnicowoprądowych zgodnie z projektem instalacji.

Jaki jest materiał wykonania obudowy?
Obudowa została wykonana z wytrzymałego PVC, co zapewnia doskonałe właściwości dielektryczne oraz odporność na warunki panujące wewnątrz budynków i w miejscach zadaszonych.

Czy dławik jest częścią zestawu?
Tak, producent Pawbol dołącza odpowiedni dławik PG do każdej rozdzielnicy z serii R-BOX, co ułatwia szybki i szczelny montaż.
