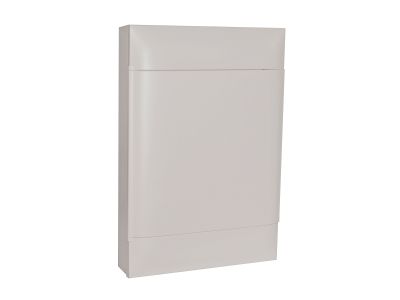

Rozdzielnica n/t Practibox S 3x18, drzwi białe | 137428 Legrand

Opis i Kluczowe Cechy

Rozdzielnica naścienna Practibox S o numerze referencyjnym 137428 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych instalacjach elektroenergetycznych. Urządzenie charakteryzuje się konstrukcją trójrzędową, gdzie każdy rząd mieści 18 modułów, co daje łączną pojemność 54 modułów (54M). Taka konfiguracja pozwala na przejrzyste rozmieszczenie aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.

Obudowa została wykonana z wysokiej jakości materiału izolacyjnego o właściwościach samogasnących (odporność na żar do 650°C), co znacząco podnosi poziom bezpieczeństwa pożarowego w obiekcie. Produkt posiada II klasę ochronności, co eliminuje konieczność uziemiania samej obudowy. Stopień ochrony IP 40 zabezpiecza wnętrze przed ciałami obcymi o średnicy powyżej 1 mm, a odporność mechaniczna na poziomie IK 07 gwarantuje wytrzymałość na uderzenia o energii do 2 dżuli. Estetyczne, pełne drzwi w kolorze białym sprawiają, że rozdzielnica doskonale komponuje się z nowoczesnymi wnętrzami biurowymi i mieszkalnymi.

• Pojemność: 3 rzędy po 18 modułów (łącznie 54 moduły).
• Wymiary: Wysokość 616 mm, szerokość 436 mm oraz głębokość podstawy 108 mm.
• Listwy zaciskowe: Fabryczne wyposażenie w listwy N (2 x 1x25 mm² + 12x16 mm²) oraz PE (1 x 1x25 mm² + 34x16 mm²).
• Bezpieczeństwo: Materiał samogasnący 650°C oraz II klasa ochronności.

Zgodność z Normami

Rozdzielnica Practibox S została zaprojektowana i wykonana zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla odbiorów technicznych i bezpieczeństwa eksploatacji. Produkt spełnia wymagania normy IEC/EN 60670-24, która określa parametry dla obudów i rozdzielnic do domowych i podobnych stałych instalacji elektrycznych. Ponadto, konstrukcja pozwala na tworzenie kompletnych zestawów rozdzielczych w pełni zgodnych z normą IEC/EN 61439-3, dotyczącą rozdzielnic tablicowych przeznaczonych do obsługi przez osoby niewykwalifikowane (DBO).

Zastosowanie

Dzięki dużej pojemności (54 moduły) i estetycznemu wykonaniu, model ten znajduje szerokie zastosowanie w:

• Budownictwie mieszkaniowym: Jako główna rozdzielnica w domach jednorodzinnych lub dużych apartamentach.
• Obiektach komercyjnych: W biurach, lokalach usługowych oraz gabinetach, gdzie wymagana jest duża liczba obwodów przy zachowaniu estetyki montażu natynkowego.
• Modernizacjach: Idealna wszędzie tam, gdzie montaż podtynkowy jest niemożliwy lub nieekonomiczny, a wymagana jest wysoka estetyka instalacji.

Wskazówki Montażowe

Montaż rozdzielnicy Practibox S 3x18 jest intuicyjny i zoptymalizowany pod kątem czasu pracy instalatora. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przestrzeń okablowania: Głębokość podstawy wynosząca 108 mm zapewnia odpowiednią przestrzeń pod szynami DIN, co ułatwia prowadzenie przewodów o większych przekrojach.
• Zaciski N i PE: Dostarczone listwy przyłączeniowe pozwalają na bezpieczne i trwałe połączenie przewodów neutralnych i ochronnych. Przekrój znamionowy 25 mm² dla głównych zacisków umożliwia stabilne zasilanie szyn zbiorczych, natomiast liczne zaciski 16 mm² ułatwiają podłączenie poszczególnych obwodów odbiorczych.
• Poziomowanie: Obudowa posiada punkty montażowe ułatwiające precyzyjne ustawienie rozdzielnicy na ścianie.

FAQ

• Czy rozdzielnica posiada listwy zaciskowe w zestawie? Tak, produkt jest fabrycznie wyposażony w rozbudowane listwy N i PE, co eliminuje konieczność ich osobnego dokupowania.
• Jaki jest stopień ochrony tej obudowy? Rozdzielnica posiada stopień ochrony IP 40, co oznacza ochronę przed dostępem drutu do części niebezpiecznych oraz przed ciałami obcymi o średnicy 1 mm i większej.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja serii Practibox S zazwyczaj pozwala na odwracalność drzwi, co ułatwia dopasowanie do warunków lokalowych.
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, ze względu na stopień ochrony IP 40, rozdzielnica jest przeznaczona wyłącznie do montażu wewnątrz budynków w suchych pomieszczeniach.
