Opis i Kluczowe Cechy

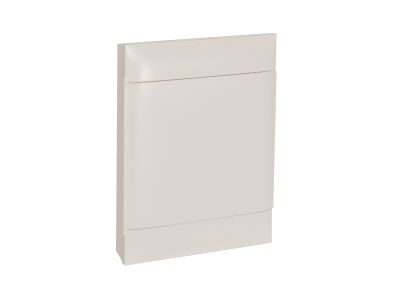

Rozdzielnica naścienna Practibox S o numerze katalogowym 135422 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych instalacjach elektroenergetycznych. Urządzenie charakteryzuje się dwurzędową konstrukcją, gdzie każdy rząd mieści 12 modułów, co daje łączną pojemność 24 modułów (24M). Taka konfiguracja pozwala na przejrzyste rozmieszczenie aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.

Obudowa została wykonana z wysokiej jakości materiału izolacyjnego o właściwościach samogasnących (odporność na żar w temperaturze do 650°C), co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego w obiekcie. Produkt charakteryzuje się stopniem ochrony IP 40, co zabezpiecza wnętrze przed ciałami obcymi o średnicy powyżej 1 mm, oraz odpornością mechaniczną IK 07, gwarantującą trwałość na przypadkowe uderzenia. II klasa ochronności eliminuje konieczność uziemiania samej obudowy, co upraszcza proces instalacji.

• Pojemność: 2 rzędy po 12 modułów (łącznie 24 moduły).
• Wymiary: Wysokość 386 mm, szerokość 328 mm oraz głębokość podstawy 108 mm zapewniają optymalną przestrzeń do prowadzenia przewodów.
• Wyposażenie: W zestawie znajdują się pełne drzwi w kolorze białym oraz kompletne listwy zaciskowe N i PE.
• Listwy przyłączeniowe: N: 2 x (5x16 mm² + 5x10 mm²) oraz PE: 1 x (9x16 mm² + 9x10 mm²), co umożliwia pewne i bezpieczne połączenie przewodów o różnych przekrojach.

Zgodność z Normami

Rozdzielnica Practibox S została zaprojektowana i wykonana zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla odbiorów technicznych i bezpieczeństwa eksploatacji. Produkt spełnia wymagania normy IEC/EN 60670-24, która określa wymagania dla obudów i rozdzielnic do domowych i podobnych stałych instalacji elektrycznych. Ponadto, konstrukcja pozwala na tworzenie kompletnych zestawów rozdzielczych w pełni zgodnych z normą IEC/EN 61439-3, dotyczącą rozdzielnic tablicowych przeznaczonych do obsługi przez osoby postronne (DBO).

Zastosowanie

Dzięki estetycznemu wykonaniu i białym, pełnym drzwiom, rozdzielnica idealnie komponuje się z nowoczesnymi wnętrzami biurowymi oraz mieszkalnymi. Jest to rozwiązanie dedykowane dla:

• Budownictwa wielorodzinnego jako główna rozdzielnica mieszkaniowa.
• Obiektów komercyjnych i biurowych do sterowania oświetleniem i obwodami gniazd.
• Instalacji automatyki budynkowej, gdzie wymagana jest estetyka i łatwy dostęp do aparatury.
• Modernizowanych obiektów, gdzie montaż naścienny (n/t) jest preferowany ze względu na brak możliwości kucia w ścianach.

Wskazówki Montażowe

Montaż rozdzielnicy Practibox S jest intuicyjny i przyjazny dla instalatora. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przestrzeń kablowa: Głębokość podstawy wynosząca 108 mm pozwala na swobodne ułożenie wiązek przewodów pod szynami TH35.
• Moment dokręcania: Podczas montażu przewodów w listwach N i PE należy zachować odpowiedni moment dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków.
• Poziomowanie: Obudowa posiada punkty montażowe ułatwiające precyzyjne wypoziomowanie na ścianie.
• Drzwi: Pełne drzwi białe mogą być montowane jako lewo- lub prawostronne, co pozwala na dopasowanie do warunków lokalnych w miejscu montażu.

FAQ

• Czy rozdzielnica zawiera szyny DIN w zestawie? Tak, rozdzielnica jest fabrycznie wyposażona w szyny montażowe dla aparatury modułowej.
• Jaki jest stopień ochrony tej rozdzielnicy? Produkt posiada stopień ochrony IP 40, co czyni go idealnym do zastosowań wewnątrz suchych pomieszczeń.
• Czy w zestawie są listwy zaciskowe? Tak, produkt dostarczany jest z fabrycznymi listwami N i PE o dużej liczbie punktów przyłączeniowych (zaciski 10 mm² oraz 16 mm²).
• Czy obudowa jest odporna na ogień? Materiał izolacyjny jest samogasnący i przeszedł test drutu żarowego w temperaturze 650°C.
