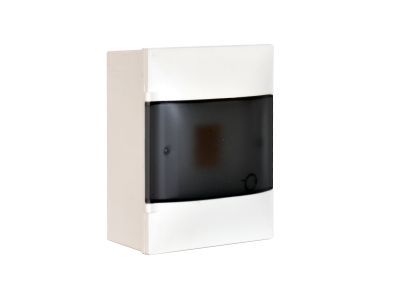

Rozdzielnica n/t Practibox S 1x4, drzwi przezroczyste | 134214 Legrand

Opis i Kluczowe Cechy

Rozdzielnica naścienna Practibox S o indeksie 134214 to kompaktowe rozwiązanie do zabudowy 4 modułów w jednym rzędzie. Dzięki stopniowi ochrony IP40 i wytrzymałości mechanicznej IK07 zapewnia bezpieczną pracę w suchych pomieszczeniach. W komplecie znajdują się listwy przyłączeniowe N i PE, co ułatwia instalację i spełnia wymogi ochrony przeciwporażeniowej. Wymiary (wys. 216 mm, szer. 184 mm, głęb. podstawy 100 mm) pozwalają na dyskretne umieszczenie rozdzielnicy w pomieszczeniach o ograniczonej przestrzeni.

• Stopień ochrony IP40: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm, co zapewnia bezpieczeństwo w typowych warunkach instalacyjnych.
• Odporność na uderzenia IK07: Wytrzymałość mechaniczna obudowy chroni aparaturę przed przypadkowymi uderzeniami, zwiększając trwałość instalacji.
• II klasa ochronności: Podwójna izolacja eliminuje konieczność stosowania przewodu ochronnego – bezpieczeństwo nawet w przypadku uszkodzenia izolacji podstawowej.
• Materiał samogasnący 650°C: Obudowa wykonana z tworzywa niepodtrzymującego palenia, co minimalizuje ryzyko rozprzestrzeniania się ognia w razie zwarcia lub przegrzania.
• Listwy N i PE w zestawie (N: 2x16 mm² + 2x10 mm², PE: 2x16 mm² + 2x10 mm²): Gotowe do podłączenia przewodów o różnych przekrojach – skracają czas montażu i ułatwiają prowadzenie instalacji zgodnie z wymogami.

Zgodność z Normami

Rozdzielnica Practibox S 134214 spełnia wymagania norm IEC/EN 60670-24 (obudowy do elektrycznych urządzeń instalacyjnych) oraz umożliwia wykonanie zestawów zgodnych z IEC/EN 61439-3 (rozdzielnice niskonapięciowe). Produkt posiada oznaczenie CE.

Zastosowanie

Rozdzielnica naścienna Practibox S 1x4 przeznaczona jest do montażu w małych instalacjach elektrycznych w budownictwie mieszkaniowym i usługowym. Kompaktowa liczba modułów (4) idealnie sprawdza się w miejscach, gdzie potrzebna jest podstawowa ochrona i rozdzielenie obwodów.

• Zasilanie i zabezpieczenie pojedynczego pomieszczenia (np. kuchnia, łazienka, garaż).
• Rozdzielenie obwodów oświetleniowych i gniazd w małych lokalach użytkowych.
• Montaż w kotłowniach, pralniach lub pomieszczeniach technicznych o ograniczonej przestrzeni.
• Jako rozdzielnica główna w małych domach letniskowych, altanach lub przyłączach tymczasowych.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Obudowę mocuje się do ściany za pomocą kołków rozporowych (nie dołączonych) przez otwory w podstawie. Aparaturę modułową instaluje się na szynie TH35 (DIN) – w tym modelu dostępny jest 1 rząd o szerokości 4 modułów. Podłączenie przewodów do listew N i PE wykonać zgodnie z dokumentacją producenta, z zachowaniem odpowiedniego momentu dokręcania zacisków. Przekrój przewodów dobrać do spodziewanego prądu obciążenia. Po zamknięciu drzwi przezroczystych (dymne wybarwienie) należy sprawdzić szczelność obudowy.

FAQ

• Jaki stopień ochrony ma rozdzielnica Practibox S 134214? Stopień ochrony wynosi IP40 (ochrona przed ciałami stałymi >1 mm) oraz IK07 (odporność na uderzenia energią 2 J). Nie jest odporna na pył ani wodę – przeznaczona do montażu wewnątrz pomieszczeń.
• Czy rozdzielnicę można zamontować w łazience? Rozdzielnica posiada II klasę ochronności i materiał samogasnący, jednak ze względu na IP40 nie jest zalecana do stref mokrych (prysznice, bezpośrednie sąsiedztwo wody). W łazience może być stosowana poza strefami 1 i 2, pod warunkiem zapewnienia odpowiedniej wentylacji i unikania kondensacji.
• Jakie normy spełnia ta rozdzielnica? Produkt zaprojektowano zgodnie z IEC/EN 60670-24 oraz jest przystosowany do budowy zestawów zgodnych z IEC/EN 61439-3. Oznaczenie CE potwierdza spełnienie wymogów dyrektyw UE.
