Rozdzielnica n/t PLEXO3 PV 1x12 | 414033 Legrand

Opis i Kluczowe Cechy

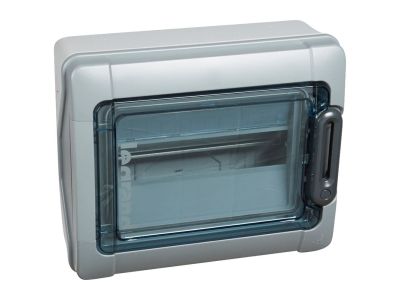

Rozdzielnica natynkowa PLEXO3 PV o symbolu 414033 to hermetyczna obudowa dla instalacji fotowoltaicznych, zaprojektowana do bezpiecznego prowadzenia obwodów prądu stałego. Oferuje 12 modułów w jednym rzędzie, stopień ochrony IP65 oraz klasę izolacji II, co eliminuje konieczność uziemiania obudowy. Odporność na promieniowanie UV zgodnie z normą ISO 4892-2 gwarantuje długą żywotność w warunkach zewnętrznych.

• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody – pozwala na montaż w trudnych warunkach atmosferycznych, także na zewnątrz budynków.
• Odporność mechaniczna IK09: Wytrzymałość na uderzenia o energii 10 J – zabezpiecza aparaturę przed przypadkowym uszkodzeniem podczas eksploatacji.
• Klasa izolacji II: Pełna izolacja ochronna bez potrzeby uziemiania – upraszcza instalację i podnosi bezpieczeństwo użytkowania.
• Odporność na promieniowanie UV (ISO 4892-2): Materiał obudowy zachowuje właściwości mechaniczne i estetyczne przez lata w bezpośrednim nasłonecznieniu.
• Liczba modułów 12 w 1 rzędzie: Kompaktowa zabudowa aparatury modułowej (np. wyłączników nadprądowych, rozłączników DC) dla obwodów fotowoltaicznych.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm europejskich dotyczących obudów elektroinstalacyjnych. Odporność na promieniowanie UV potwierdzona zgodnie z normą ISO 4892-2. Posiada oznaczenie CE, gwarantujące zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Rozdzielnica PLEXO3 PV dedykowana jest do zabezpieczania i rozdziału obwodów prądu stałego w instalacjach fotowoltaicznych. Dzięki wysokiej szczelności i odporności na warunki zewnętrzne sprawdza się zarówno wewnątrz, jak i na zewnątrz budynków.

• Montaż wyłączników nadprądowych i rozłączników DC w stringach paneli fotowoltaicznych.
• Punkt przyłączeniowy dla konektorów MC4 (obudowa z gładkimi bokami – bez fabrycznych przepustów) w instalacjach PV.
• Zabezpieczenie obwodów DC w małych i średnich instalacjach prosumenckich (np. domowych farm fotowoltaicznych).
• Stosowanie w miejscach narażonych na wilgoć, kurz i bezpośrednie działanie słońca – tarasy, dachy, elewacje.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej instalacji. Obudowę mocować na stabilnej ścianie (montaż natynkowy) przy użyciu dostarczonych uchwytów. Wewnątrz montować aparaturę modułową na szynie DIN 35 mm. Przekrój przewodów przyłączeniowych dobrać do przewidywanego prądu obciążenia zgodnie z normami. Dla konektorów MC4 wykorzystać gładkie boki obudowy – nie wiercić dodatkowych otworów, aby nie naruszyć szczelności IP65. Po zakończeniu prac sprawdzić poprawność zamknięcia pokrywy i uszczelki.

FAQ

• Czy rozdzielnica nadaje się do instalacji prądu przemiennego (AC)? Została zaprojektowana wyłącznie dla obwodów prądu stałego (DC) w instalacjach fotowoltaicznych. Nie należy stosować jej do obwodów AC bez dodatkowej weryfikacji producenta.
• Jaki stopień ochrony IP i IK ma ten model? Posiada IP65 (pyłoszczelność i ochrona przed strugami wody) oraz IK09 (odporność na uderzenia 10 J).
• Czy obudowa jest wyposażona w szynę DIN do montażu aparatury modułowej? Rozdzielnica ma przestrzeń na 12 modułów w jednym rzędzie – szyna DIN jest standardowo montowana wewnątrz (w zestawie).
