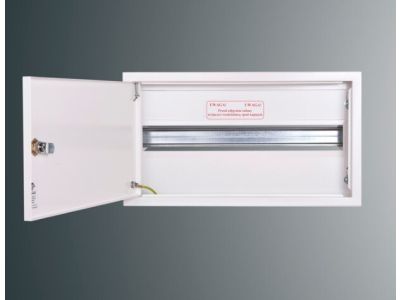

Rozdzielnica n/t modułowa RZ 20NN 1 x 20S 237x423x130;szyna TH35; IP30; RAL 9003 | RZ 20NN 1 x 20S Kubiak

Opis i Kluczowe Cechy

Rozdzielnica natynkowa modułowa RZ 20NN to profesjonalne rozwiązanie przeznaczone do montażu aparatury modułowej w instalacjach niskiego napięcia. Produkt charakteryzuje się konstrukcją jednorzędową, która pozwala na zabudowę do 20 modułów (20S), co czyni go idealnym wyborem dla rozbudowanych obwodów domowych oraz komercyjnych. Obudowa o wymiarach 237x423x130 mm została wykonana z wysokiej jakości materiałów lakierowanych proszkowo na kolor biały (RAL 9003), co gwarantuje estetyczny wygląd oraz wysoką odporność na zarysowania i korozję.

• Pojemność modułowa: 1 rząd mieszczący 20 standardowych modułów o szerokości 17,5 mm każdy.
• Szyna montażowa: Zintegrowana szyna TH35 (DIN) umożliwia błyskawiczny i stabilny montaż wyłączników nadprądowych, różnicowoprądowych oraz innych elementów automatyki.
• Stopień ochrony IP30: Zapewnia skuteczną ochronę przed dostępem do części niebezpiecznych oraz przedostawaniem się ciał stałych o średnicy powyżej 12,5 mm.
• Wykończenie: Powłoka lakiernicza w standardzie RAL 9003 zapewnia neutralny design pasujący do nowoczesnych wnętrz.

Zgodność z Normami

Rozdzielnica RZ 20NN została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Spełnia wymagania normy PN-EN 62208, co potwierdza jej przydatność jako pustej obudowy do rozdzielnic i sterownic niskonapięciowych. Dzięki zastosowaniu odpowiednich materiałów izolacyjnych i konstrukcyjnych, produkt zapewnia bezpieczeństwo użytkowania oraz długowieczność instalacji elektrycznej.

Zastosowanie

Model RZ 20NN znajduje szerokie zastosowanie w budownictwie mieszkaniowym, biurowym oraz w lekkim przemyśle. Jest to doskonały wybór dla:

• Głównych i podrzędnych tablic rozdzielczych w mieszkaniach i domach jednorodzinnych.
• Systemów sterowania oświetleniem i automatyki budynkowej (Smart Home).
• Instalacji zabezpieczających w lokalach usługowych i biurach.
• Modernizacji istniejących sieci elektrycznych, gdzie wymagana jest estetyczna obudowa natynkowa o dużej pojemności.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie podłoża: Rozdzielnica przeznaczona jest do montażu natynkowego na płaskich powierzchniach pionowych.
• Wprowadzanie przewodów: Konstrukcja obudowy umożliwia wygodne wprowadzenie przewodów zasilających i odpływowych, zapewniając odpowiedni promień gięcia kabli.
• Moment dokręcania: Podczas montażu aparatury na szynie TH35 należy stosować się do zaleceń producentów osprzętu dotyczących momentu dokręcania zacisków śrubowych.
• Przestrzeń robocza: Głębokość 130 mm zapewnia wystarczającą ilość miejsca na swobodne ułożenie przewodów pod szyną montażową, co minimalizuje ryzyko przegrzewania się styków.

FAQ

• Czy rozdzielnica posiada drzwi w zestawie? Tak, konstrukcja serii RZ standardowo wyposażona jest w elementy osłonowe chroniące aparaturę.
• Czy można w niej montować liczniki energii? Tak, o ile licznik jest przystosowany do montażu na szynie TH35 i mieści się w wymiarach głębokości obudowy.
• Jaki jest stopień ochrony mechanicznej? Obudowa charakteryzuje się wysoką sztywnością, co chroni wewnętrzne komponenty przed przypadkowymi uderzeniami w warunkach domowych i biurowych.
