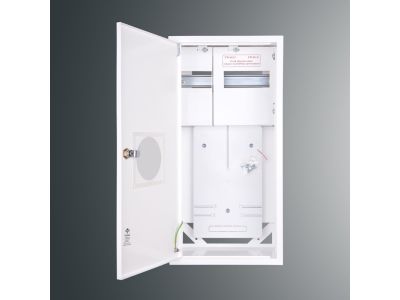

Rozdzielnica n/t modułowa RZ 13NN 3 x 20S 577x423x130;szyna TH35; IP30; RAL 9003 | RZ 13NN 3 x 20S Kubiak

Opis i Kluczowe Cechy

Rozdzielnica natynkowa modułowa RZ 13NN to zaawansowane rozwiązanie od renomowanego producenta KUBIAK, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych wymagających dużej przestrzeni montażowej. Urządzenie charakteryzuje się konstrukcją trójrzędową, gdzie każdy rząd pozwala na montaż do 20 modułów, co daje łączną pojemność 60 standardowych jednostek szerokości (S). Obudowa o wymiarach 577x423x130 mm została wykonana z wysokiej jakości blachy stalowej, co zapewnia doskonałą sztywność mechaniczną i trwałość w porównaniu do odpowiedników z tworzyw sztucznych.

• Pojemność modułowa: Układ 3 x 20S umożliwia przejrzyste pogrupowanie aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe oraz ograniczniki przepięć.
• Estetyka i trwałość: Powierzchnia malowana proszkowo w kolorze białym (RAL 9003) gwarantuje odporność na korozję oraz estetyczny wygląd pasujący do nowoczesnych wnętrz biurowych i przemysłowych.
• Stopień ochrony IP30: Zapewnia skuteczną ochronę przed dostępem do części niebezpiecznych narzędziem oraz przed ciałami obcymi o średnicy powyżej 2,5 mm.
• Szyna TH35: Fabrycznie zamontowane szyny montażowe zgodne ze standardem DIN (TH35) pozwalają na błyskawiczny zatrzaskowy montaż aparatury.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskonapięciowych. Spełnienie wymagań normy PN-EN 61439 gwarantuje bezpieczeństwo użytkowania, odpowiednią wytrzymałość dielektryczną oraz stabilność termiczną podczas długotrwałego obciążenia prądowego. Zastosowanie materiałów o wysokiej jakości potwierdza deklaracja zgodności CE, co jest kluczowe przy odbiorach technicznych instalacji przez inspektorów nadzoru.

Zastosowanie

Rozdzielnica RZ 13NN znajduje szerokie zastosowanie w budownictwie wielorodzinnym, obiektach użyteczności publicznej oraz w sektorze przemysłowym. Dzięki dużej głębokości wynoszącej 130 mm, model ten idealnie nadaje się do montażu nie tylko standardowej aparatury modułowej, ale również sterowników PLC, zasilaczy na szynę DIN czy elementów automatyki budynkowej (Smart Home). Jest to optymalny wybór dla głównych tablic rozdzielczych w apartamentach oraz rozdzielnic piętrowych w biurowcach.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy KUBIAK RZ 13NN powinien odbywać się na stabilnej, pionowej powierzchni. Podczas instalacji zaleca się:

• Zachowanie odpowiednich odstępów izolacyjnych pomiędzy aparaturą a ściankami obudowy w celu zapewnienia optymalnej cyrkulacji powietrza.
• Wykorzystanie dedykowanych przepustów kablowych dla zachowania deklarowanego stopnia ochrony IP30.
• Prawidłowe dokręcenie przewodów do szyn zaciskowych (jeśli są w zestawie) zgodnie z momentem dokręcania zalecanym przez producenta aparatury.
• Staranne ułożenie wiązek przewodów w bocznych przestrzeniach obudowy, co ułatwia późniejszą konserwację i rozbudowę systemu.

FAQ

1. Czy rozdzielnica posiada w zestawie szyny zaciskowe N i PE?
Standardowa konfiguracja modelu RZ 13NN skupia się na solidnej obudowie i szynach TH35. Dostępność dodatkowych listew zaciskowych zależy od konkretnej kompletacji – zaleca się weryfikację wyposażenia przed montażem końcowym.

2. Czy drzwi rozdzielnicy można zamontować tak, aby otwierały się w obie strony?
Konstrukcja rozdzielnic serii RZ zazwyczaj umożliwia uniwersalny montaż drzwi, jednak należy to sprawdzić na etapie pasowania mechanicznego ramy.

3. Czy obudowa nadaje się do montażu na zewnątrz?
Nie, stopień ochrony IP30 oraz materiał wykonania są przeznaczone wyłącznie do zastosowań wewnątrz budynków, w suchych pomieszczeniach.
