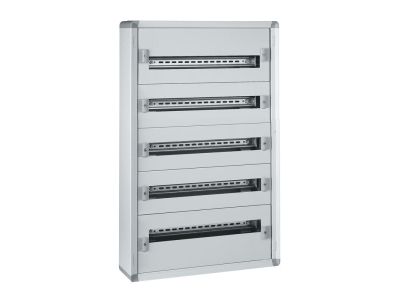

Rozdzielnica n/t metalowa wyposażona 5x24 XL3 160 Uwaga: Drzwi zamawiane oddzielnie | 020005 Legrand

Opis i Kluczowe Cechy

Rozdzielnica naścienna Legrand z serii XL3 160 o numerze referencyjnym 20005 to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalacji elektroenergetycznych. Konstrukcja wykonana z wysokiej jakości metalu zapewnia wyjątkową trwałość i odporność mechaniczną na poziomie IK07 (bez drzwi) do IK08 (z drzwiami). Urządzenie oferuje przestrzeń montażową podzieloną na 5 rzędów, z których każdy mieści 24 moduły, co daje łączną pojemność 120 modułów o szerokości 17,5 mm. Dzięki tak dużej pojemności, rozdzielnica idealnie nadaje się do rozbudowanych systemów automatyki i rozdziału energii.

• Wysoka odporność ogniowa: Obudowa charakteryzuje się odpornością na drut żarowy do temperatury 750 °C zgodnie z normą IEC 60695-2-1, co czyni ją bezpiecznym wyborem dla obiektów użyteczności publicznej.
• Elastyczność montażu: Demontowalna konstrukcja wsporcza wyposażona w szyny TH35 (DIN) pozwala na wygodne przygotowanie aparatury poza obudową.
• Zarządzanie okablowaniem: Rozdzielnica posiada fabrycznie zamontowaną listwę przyłączeniową PE z 36 otworami dla przewodów o przekroju od 1,5 do 10 mm² oraz 2 otworami dla przewodów o przekroju do 35 mm².
• Możliwość adaptacji: Płyty górna i dolna są demontowane, co umożliwia łatwe wprowadzenie kabli oraz montaż dedykowanych płyt dławicowych.
• Kompatybilność: Wnętrze jest przystosowane do bezpośredniego montażu wyłączników kompaktowych DPX 125.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania i niezawodność instalacji. Rozdzielnica umożliwia budowę zestawów niskonapięciowych zgodnie z normą IEC EN 60439-1. Stopień ochrony IP zależy od konfiguracji: IP30 bez drzwi, IP40 z zamontowanymi drzwiami oraz IP43 przy zastosowaniu drzwi wraz z dodatkową uszczelką. Kolorystyka w standardzie RAL 7035 zapewnia estetyczny wygląd i spójność z innymi elementami infrastruktury technicznej.

Zastosowanie

Rozdzielnica XL3 160 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest optymalnym wyborem dla:

• Budynków użyteczności publicznej (szkoły, urzędy, szpitale) ze względu na wysoką klasę odporności ogniowej.
• Nowoczesnych biurowców wymagających estetycznych i pojemnych rozdzielnic piętrowych.
• Zakładów produkcyjnych, gdzie wymagana jest integracja aparatury modułowej z wyłącznikami kompaktowymi DPX 125.
• Wielorodzinnych budynków mieszkalnych jako główny punkt rozdziału energii.

Wskazówki Montażowe

Podczas instalacji rozdzielnicy Legrand 20005 należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór drzwi: Należy pamiętać, że drzwi (metalowe lub przeszklone) nie wchodzą w skład zestawu i muszą być zamówione oddzielnie w celu uzyskania pełnego stopnia ochrony IP40/IP43.
• Szyny N: Listwy przyłączeniowe dla przewodu neutralnego (N) należy dokupić osobno, dopasowując ich liczbę do specyfiki projektu.
• Przestrzeń robocza: Dzięki głębokości 147 mm oraz szerokości 575 mm, instalator zyskuje optymalną przestrzeń do prowadzenia grubych wiązek przewodów za szynami TH35.
• Montaż naścienny: Solidna metalowa obudowa o wysokości 900 mm wymaga stabilnego podłoża i użycia odpowiednich kołków rozporowych dostosowanych do masy całkowitej wyposażonej rozdzielnicy.

FAQ

1. Czy rozdzielnica zawiera w zestawie drzwi?
Nie, drzwi są elementem zamawianym oddzielnie. Pozwala to na wybór między wersją pełną metalową a wersją z szybą, zależnie od potrzeb estetycznych i funkcjonalnych.

2. Jaki jest maksymalny prąd znamionowy aparatury dla tej obudowy?
Seria XL3 160, jak sama nazwa wskazuje, jest dedykowana do aparatury o prądzie znamionowym do 160 A.

3. Czy w rozdzielnicy można zamontować wyłączniki DPX?
Tak, konstrukcja jest fabrycznie przystosowana do montażu wyłączników kompaktowych DPX 125, co pozwala na łączenie aparatury modułowej z zabezpieczeniami o większej mocy w jednej obudowie.

4. Jakie są wymiary zewnętrzne obudowy?
Rozdzielnica ma wysokość 900 mm, szerokość 575 mm oraz głębokość 147 mm.
