Rozdzielnica n/t metalowa wyposażona 4x24 XL3 160 Uwaga: Drzwi zamawiane oddzielnie | 020004 Legrand

Opis i Kluczowe Cechy

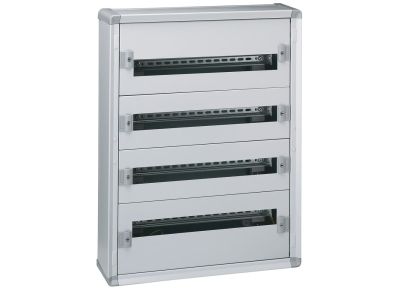

Rozdzielnica naścienna metalowa XL3 160 (symbol 020004) to wyposażona obudowa o pojemności 96 modułów w 4 rzędach po 24 moduły, zaprojektowana do montażu w budynkach użyteczności publicznej. Odporność ogniowa do 750°C zgodnie z normą IEC 60695-2-1 zapewnia wysoki poziom bezpieczeństwa. W zestawie znajduje się listwa przyłączeniowa PE z 36 otworami (1,5–10 mm²) oraz 2 otworami 35 mm², wsporniki montażowe TH35 i osłony czołowe. Obudowa w kolorze szarym RAL 7035, drzwi zamawiane oddzielnie.

• Pojemność 96 modułów (4×24): Umożliwia zabudowę dużej liczby aparatury modułowej w kompaktowej, naściennej obudowie, oszczędzając miejsce w instalacji.
• Odporność ogniowa do 750°C (IEC 60695-2-1): Podwyższone bezpieczeństwo pożarowe, wymagane w budynkach użyteczności publicznej i obiektach o dużym zagęszczeniu ludzi.
• Listwa PE 36 otworów (1,5–10 mm²) + 2×35 mm²: Ułatwia przyłączanie przewodów ochronnych o różnych przekrojach, w tym dużych przekrojów dla obwodów głównych.
• Możliwość montażu wyłączników DPX 125: Elastyczność w doborze zabezpieczeń głównych – rozdzielnica przystosowana do instalacji kompaktowych wyłączników mocy.
• Stopnie ochrony IP30/IK07 (bez drzwi), IP40/IK08 (z drzwiami), IP43/IK08 (z uszczelką + drzwi): Dopasowanie do warunków otoczenia – od suchych pomieszczeń po miejsca narażone na bryzgi i uderzenia mechaniczne.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC EN 60439-1 dotyczącej zestawów niskonapięciowego sprzętu rozdzielczego i sterowniczego. Odporność na gorące druty zgodna z IEC 60695-2-1 (750°C). Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Rozdzielnica XL3 160 przeznaczona jest do budowy rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej, biurowych, przemysłowych oraz mieszkalnych wielorodzinnych. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka odporność ogniowa i elastyczność konfiguracji.

• Budowa rozdzielnic w szkołach, szpitalach, hotelach i obiektach handlowych.
• Zabezpieczanie i sterowanie obwodami oświetleniowymi, gniazd wtyczkowych oraz odbiorów siłowych.
• Montaż aparatury modułowej: wyłączników nadprądowych, różnicowoprądowych, styczników, przycisków i przekaźników.
• Instalacje z wyłącznikami głównymi DPX 125 do ochrony przeciwzwarciowej i przeciążeniowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Rozdzielnicę mocować do ściany za pomocą dostarczonych uchwytów. Aparaturę modułową instalować na wspornikach TH35 (szyna DIN). Przekrój przewodów przyłączeniowych dobrać do spodziewanego prądu obciążenia. Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta. Pamiętać o zamówieniu oddzielnie drzwi oraz listew N, jeśli wymagane.

FAQ

• Czy rozdzielnica jest dostarczana z drzwiami? Nie, drzwi należy zamawiać oddzielnie. Rozdzielnica przystosowana jest do montażu drzwi (opcjonalnie z uszczelką dla podniesienia stopnia ochrony).
• Jaką listwę N posiada rozdzielnica? W zestawie znajduje się tylko listwa PE. Listwy przyłączeniowe N (neutralne) należy zamówić osobno, w zależności od liczby wymaganych obwodów.
• Jaki stopień ochrony osiąga rozdzielnica bez drzwi? Bez drzwi obudowa zapewnia stopień ochrony IP30 oraz odporność mechaniczną IK07. Z drzwiami IP40/IK08, a z uszczelką i drzwiami IP43/IK08.
