Rozdzielnica n/t metalowa wyposażona 2x24 XL3 160 | 020002 Legrand

Opis i Kluczowe Cechy

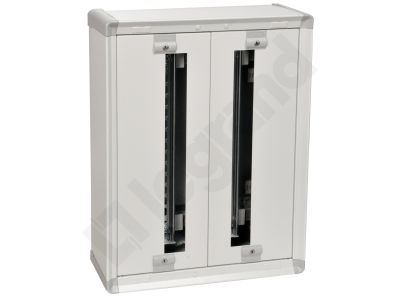

Rozdzielnica naścienna metalowa wyposażona 2x24 XL3 160 (symbol 020002) to obudowa rozdzielcza o pojemności 48 modułów w dwóch rzędach, zapewniająca dużą elastyczność aranżacji aparatury modułowej. Dzięki stopniom ochrony IP43 (z uszczelką i drzwiami) oraz odporności na uderzenia IK08 gwarantuje bezpieczną pracę w obiektach użyteczności publicznej i komercyjnych.

• Odporność ogniowa do 750°C (IEC 60695-2-1): Zwiększa bezpieczeństwo pożarowe instalacji, minimalizując ryzyko rozprzestrzeniania ognia w budynkach użyteczności publicznej.
• Wyposażenie we wsporniki montażowe TH35: Umożliwia szybki i pewny montaż aparatury modułowej (styczników, wyłączników, przycisków) bez dodatkowych akcesoriów.
• Listwa przyłączeniowa PE 36 otworów (1,5–10 mm²) i 2 otwory 35 mm²: Zapewnia wygodne i bezpieczne uziemienie wszystkich obwodów, również przy większych przekrojach przewodów.
• Przystosowanie do montażu wyłącznika DPX 125: Pozwala na integrację z kompaktowym wyłącznikiem mocy w tej samej obudowie, oszczędzając miejsce i upraszczając rozdzielnicę.
• Demontowalne płyty górna i dolna oraz możliwość montażu płyty dławicowej: Ułatwia wprowadzanie kabli i elastyczne dostosowanie do różnych systemów prowadzenia przewodów.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC EN 60439-1 (zestawy rozdzielcze) oraz IEC 60695-2-1 (odporność ogniowa). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Rozdzielnica przeznaczona jest do dystrybucji energii oraz montażu aparatury modułowej w budynkach użyteczności publicznej, obiektach komercyjnych i przemysłowych.

• Sterowanie i rozdział energii w biurach, szkołach, szpitalach oraz hotelach.
• Montaż styczników, wyłączników nadprądowych, przekaźników i innej aparatury modułowej na szynie TH35.
• Tworzenie kompletnych zestawów rozdzielczych zgodnych z normą IEC EN 60439-1.
• Instalacje wymagające podwyższonej odporności mechanicznej (IK08) oraz ochrony przed pyłem i wilgocią (IP43 z uszczelką i drzwiami).

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Obudowę montuje się na ścianie za pomocą odpowiednich kołków rozporowych (nie dołączonych). Aparaturę mocować na wspornikach TH35 zgodnie z instrukcją producenta. Przekrój przewodów dobrać do obciążenia prądowego, a momenty dokręcania zacisków stosować według dokumentacji. W przypadku stosowania drzwi – należy je zamówić oddzielnie.

FAQ

• Czy rozdzielnica jest dostarczana z drzwiami? Nie, drzwi należy zamawiać osobno – obudowa przystosowana jest do montażu drzwi, które zapewniają wyższy stopień ochrony (IP43/IK08).
• Jaki stopień ochrony ma rozdzielnica bez drzwi? Bez drzwi uzyskuje IP30 oraz IK07 – odpowiedni do wnętrz suchych i czystych, bez ryzyka uderzeń.
• Czy listwa N jest w zestawie? Listwy przyłączeniowe N nie są dołączone – należy je zamówić oddzielnie.
