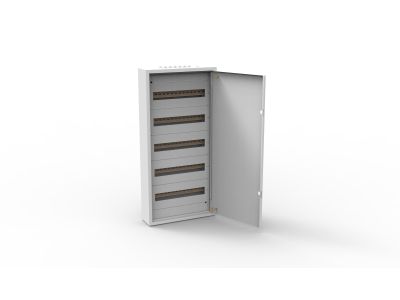

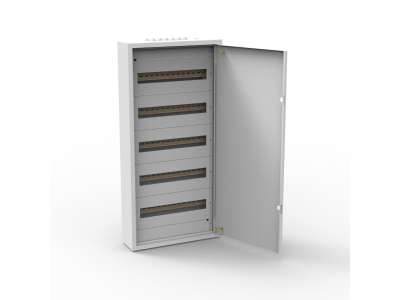

Rozdzielnica n/t metalowa MN90/5/18, 90 moduły 5x18, 436x905x130, IP30, RAL9003 | MN90/5/18 Doktorvolt

Opis i Kluczowe Cechy

Rozdzielnica natynkowa metalowa MN90/5/18 marki Doktorvolt to zaawansowane rozwiązanie przeznaczone do profesjonalnej dystrybucji energii elektrycznej. Konstrukcja o pojemności 90 modułów, rozmieszczonych w układzie 5 rzędów po 18 modułów każdy, zapewnia wyjątkową przestrzeń montażową dla aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć. Obudowa została wykonana z wysokiej jakości metalu o grubości 1 mm, co gwarantuje sztywność konstrukcji i odporność na odkształcenia. Powłoka ochronna w kolorze RAL9003 (biały sygnałowy) nadaje urządzeniu estetyczny wygląd, pasujący do nowoczesnych wnętrz biurowych i mieszkalnych.

• Wysoka obciążalność: Prąd znamionowy In wynoszący 125A pozwala na obsługę rozbudowanych instalacji o dużym zapotrzebowaniu na moc.
• Bezpieczeństwo izolacji: Znamionowe napięcie izolacji Ui na poziomie 500 V zapewnia bezpieczną pracę aparatury przy napięciu znamionowym 230/400V AC.
• Odporność mechaniczna: Stopień ochrony IK07 świadczy o wysokiej odporności na uderzenia zewnętrzne, co jest kluczowe w warunkach przemysłowych.
• Uniwersalne drzwi: Możliwość montażu drzwiczek jako lewo- lub prawostronne zwiększa ergonomię użytkowania w ciasnych korytarzach lub wnękach.
• Zintegrowany zamek: Drzwi wyposażone w zamek chronią przed dostępem osób niepowołanych do kluczowych elementów sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i obudów niskiego napięcia. Stopień ochrony IP30 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych narzędziem oraz ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm. Klasa izolacji I wymaga zastosowania skutecznego uziemienia obudowy, co w połączeniu z solidnym dnem zapobiegającym skręcaniu konstrukcji, gwarantuje najwyższy poziom bezpieczeństwa elektrycznego i mechanicznego.

Zastosowanie

Rozdzielnica MN90/5/18 znajduje szerokie zastosowanie w wielu sektorach gospodarki. Dzięki dużej pojemności (90 modułów) jest idealnym wyborem dla:

• Przemysłu: Jako lokalne punkty rozdziału mocy w halach produkcyjnych i magazynach.
• Budownictwa komercyjnego: W biurowcach, galeriach handlowych oraz placówkach medycznych do zabezpieczania obwodów oświetleniowych i gniazdowych.
• Budownictwa mieszkaniowego: W budynkach wielorodzinnych jako główna rozdzielnica piętrowa lub mieszkaniowa o rozbudowanej automatyce domowej.
• Sektora energetycznego: Do montażu aparatury kontrolno-pomiarowej i zabezpieczającej.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Dzięki przemyślanej konstrukcji, instalacja jest szybka i intuicyjna:

• Wpusty kablowe: Elastyczność podłączenia zapewniają wejścia kablowe umieszczone zarówno na górze, jak i na dole obudowy.
• Rama montażowa: Wyjmowana rama ułatwia oszynowanie i montaż aparatury poza obudową, co znacząco skraca czas pracy instalatora.
• Szyny DIN: Standardowe szyny TS-35 są stabilnie zamocowane, co pozwala na pewny montaż cięższych aparatów modułowych.
• Poziomowanie: Solidne dno obudowy ułatwia precyzyjne przyleganie do ściany, eliminując ryzyko rezonansu i drgań.

FAQ

1. Czy rozdzielnica posiada w zestawie szyny zaciskowe N i PE?
Standardowo rozdzielnica wyposażona jest w szyny DIN i ramy montażowe. Szyny zbiorcze ułatwiające podłączenie są częścią konstrukcji, natomiast szczegółowe wyposażenie w listwy zaciskowe zależy od konkretnej konfiguracji osprzętu.

2. Czy obudowę można zamontować podtynkowo?
Model MN90/5/18 jest dedykowany głównie do montażu natynkowego (n/t), jednak konstrukcja metalowa pozwala na pewną elastyczność w zabudowie, o ile zachowane zostaną odpowiednie warunki chłodzenia i dostępu serwisowego.

3. Jaki jest zakres temperatur pracy urządzenia?
Rozdzielnica jest przystosowana do pracy w temperaturze otoczenia od -5°C do +40°C, co pokrywa standardowe wymagania dla instalacji wewnątrzbudynkowych.
