Rozdzielnica n/t licznikowa RZ 9NN T1F + 6S 432x213x175; pełne drzwi; IP30; RAL 9003 | RZ 9NN T1F + 6S Kubiak

Opis i Kluczowe Cechy

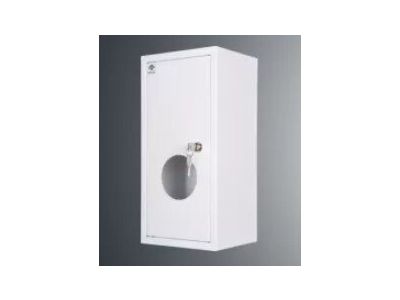

Rozdzielnica natynkowa RZ 9NN T1F + 6S marki KUBIAK to profesjonalne rozwiązanie przeznaczone do montażu aparatury modułowej oraz układów pomiarowych w instalacjach niskiego napięcia. Konstrukcja o wymiarach 432x213x175 mm została zaprojektowana z myślą o optymalnym zagospodarowaniu przestrzeni, oferując dedykowane miejsce na licznik energii elektrycznej jednofazowy (T1F) oraz dodatkową szynę TH-35 pozwalającą na montaż do 6 modułów aparatury zabezpieczającej, takiej jak wyłączniki nadprądowe czy różnicowoprądowe.

• Solidna obudowa: Wykonana z wysokiej jakości blachy stalowej, malowanej proszkowo na kolor biały (RAL 9003), co zapewnia estetyczny wygląd i odporność na korozję.
• Pełne drzwi: Zastosowanie pełnych drzwi stalowych gwarantuje ochronę przed przypadkowym dostępem osób niepowołanych oraz zabezpiecza aparaturę przed zabrudzeniem.
• Stopień ochrony IP30: Zapewnia ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm, co jest standardem w suchych pomieszczeniach wewnątrz budynków.
• Przestronność: Głębokość 175 mm pozwala na swobodne prowadzenie przewodów o większych przekrojach, ułatwiając organizację okablowania wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroinstalacyjnej. Rozdzielnica spełnia wymagania normy PN-EN 61439, co potwierdza jej przydatność do budowy profesjonalnych zestawów rozdzielczych i sterowniczych niskiego napięcia. Zastosowane materiały izolacyjne oraz powłoka lakiernicza są zgodne z dyrektywami środowiskowymi, zapewniając długowieczność i bezpieczeństwo eksploatacji w obiektach mieszkalnych oraz komercyjnych.

Zastosowanie

Model RZ 9NN T1F + 6S znajduje szerokie zastosowanie w budownictwie wielorodzinnym oraz w obiektach użyteczności publicznej. Jest to idealne rozwiązanie dla:

• Instalacji mieszkaniowych: Jako główny punkt rozdziału energii zintegrowany z licznikiem rozliczeniowym.
• Modernizacji starych instalacji: Dzięki montażowi natynkowemu (n/t) nie wymaga kucia w ścianach, co przyspiesza prace instalacyjne.
• Małych lokali usługowych: Gdzie wymagana jest kompaktowa obudowa łącząca funkcję pomiarową z zabezpieczającą.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie podłoża: Rozdzielnicę należy montować na płaskiej, pionowej powierzchni za pomocą odpowiednio dobranych kołków rozporowych.
• Wprowadzanie przewodów: Zaleca się stosowanie dławnic lub przepustów izolacyjnych w celu ochrony izolacji przewodów przed krawędziami obudowy.
• Moment dokręcania: Podczas montażu licznika i aparatury modułowej należy przestrzegać momentów dokręcania zacisków określonych przez producentów osprzętu, aby uniknąć przegrzewania się styków.
• Uziemienie: Obudowa metalowa wymaga poprawnego podłączenia do przewodu ochronnego (PE) w celu zapewnienia ochrony przeciwporażeniowej.

FAQ

• Czy rozdzielnica posiada w zestawie szynę DIN? Tak, rozdzielnica jest wyposażona w szynę TH-35 (DIN) umożliwiającą montaż 6 modułów aparatury.
• Czy drzwi można zamontować jako lewo- lub prawostronne? Konstrukcja drzwi zazwyczaj pozwala na wybór kierunku otwierania, co ułatwia dostęp w ciasnych korytarzach.
• Czy produkt nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP30 oraz konstrukcja stalowa malowana proszkowo są przeznaczone wyłącznie do zastosowań wewnątrz budynków.
