Rozdzielnica n/t licznikowa RZ 9NN S T1F + 6S SLIM jedna mask 402x170x170; pełnedrzwi;IP30;RAL9003 | RZ 9NN S T1F + 6S SLIM Kubiak

Opis i Kluczowe Cechy

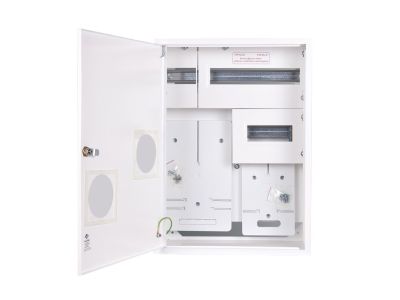

Rozdzielnica natynkowa RZ 9NN S T1F + 6S SLIM produkcji renomowanej firmy KUBIAK to profesjonalne rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o optymalizacji przestrzeni w nowoczesnych instalacjach budynkowych. Konstrukcja typu SLIM o wymiarach zewnętrznych 402x170x170 mm pozwala na montaż w miejscach o ograniczonej powierzchni, przy jednoczesnym zachowaniu pełnej funkcjonalności rozdzielnicy licznikowo-modułowej. Urządzenie zostało wyposażone w dedykowane miejsce na licznik energii elektrycznej w układzie jednofazowym (T1F) oraz szynę montażową TH-35, która umożliwia instalację do 6 modułów aparatury zabezpieczającej, takiej jak wyłączniki nadprądowe czy rozłączniki izolacyjne. Obudowa wykonana jest z wysokogatunkowej blachy stalowej, lakierowanej proszkowo na kolor RAL 9003 (biały sygnałowy), co zapewnia wysoką odporność na korozję oraz estetyczne dopasowanie do wnętrz biurowych i mieszkalnych. Pełne drzwi stalowe chronią wnętrze przed dostępem osób niepowołanych, a stopień ochrony IP30 definiuje odporność na ciała stałe o średnicy powyżej 12,5 mm.

• Zintegrowana przestrzeń na licznik 1-fazowy (T1F) zapewniająca przejrzysty układ pomiarowy.
• Sekcja modułowa 6S pozwalająca na montaż niezbędnych zabezpieczeń obwodów.
• Konstrukcja SLIM o głębokości 170 mm ułatwiająca montaż natynkowy w wąskich wnękach.
• Jedna wspólna maskownica ułatwiająca prace serwisowe i estetyczne wykończenie wnętrza.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami bezpieczeństwa dla obudów i rozdzielnic niskiego napięcia. Spełnia wymagania normy PN-EN 62208, co potwierdza jego przydatność jako pustej obudowy do prefabrykacji rozdzielnic przez wykwalifikowanych instalatorów. Zastosowanie wysokiej jakości powłoki lakierniczej w standardzie RAL 9003 gwarantuje trwałość i bezpieczeństwo użytkowania w warunkach środowiskowych odpowiadających stopniowi zanieczyszczenia 2.

Zastosowanie

Rozdzielnica RZ 9NN S T1F + 6S SLIM znajduje szerokie zastosowanie w budownictwie wielorodzinnym jako punkt pomiarowo-rozdzielczy dla poszczególnych lokali mieszkalnych. Jest również idealnym rozwiązaniem dla obiektów komercyjnych, biur oraz warsztatów, gdzie wymagany jest podlicznik energii elektrycznej dla wydzielonych stref lub najemców. Dzięki kompaktowym wymiarom i estetycznemu wykonaniu, może być montowana bezpośrednio na ścianach w korytarzach, zapleczach technicznych oraz pomieszczeniach gospodarczych.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy powinien być przeprowadzony na płaskiej powierzchni pionowej przy użyciu odpowiednio dobranych kołków rozporowych, uwzględniających ciężar rozdzielnicy wraz z pełnym wyposażeniem. Podczas wprowadzania przewodów należy wykorzystać fabryczne osłabienia w obudowie, dbając o zachowanie deklarowanego stopnia ochrony IP30. Zaleca się stosowanie dławnic lub przepustów izolacyjnych w celu ochrony izolacji kabli przed uszkodzeniami mechanicznymi o krawędzie blachy. Moment dokręcania zacisków licznika oraz aparatury modułowej powinien być zgodny z dokumentacją techniczną producentów osprzętu, co zapobiega przegrzewaniu się styków i zapewnia długotrwałą bezawaryjną pracę instalacji.

FAQ

• Czy rozdzielnica posiada w zestawie szynę DIN? Tak, rozdzielnica jest wyposażona w standardową szynę montażową TH-35 umożliwiającą montaż 6 modułów aparatury.
• Jaki licznik pasuje do tej obudowy? Konstrukcja jest przystosowana do montażu standardowych liczników energii elektrycznej pracujących w układzie jednofazowym (T1F).
• Czy drzwi rozdzielnicy można zamontować jako lewo- lub prawostronne? Standardowo rozdzielnica posiada drzwi otwierane w sposób określony przez konstrukcję producenta, zapewniający stabilność i bezpieczeństwo dostępu.
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo na kolor biały sygnałowy zgodnie z paletą RAL 9003.
