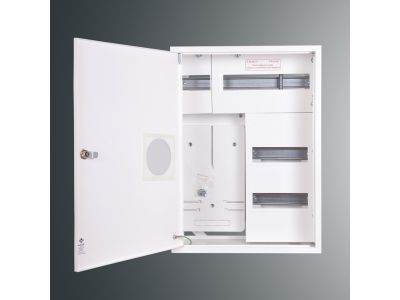

Rozdzielnica n/t licznikowa RZ 7NN T3F + 36S 577x423x220; pełne drzwi; IP30; RAL 9003 | RZ 7NN T3F + 36S Kubiak

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RZ 7NN T3F + 36S marki KUBIAK to zaawansowane rozwiązanie konstrukcyjne, zaprojektowane z myślą o profesjonalnych instalacjach elektroenergetycznych wewnątrz budynków. Produkt charakteryzuje się hybrydową funkcjonalnością, łącząc w sobie przestrzeń dedykowaną dla licznika trójfazowego (T3F) oraz pojemną sekcję modułową mieszczącą do 36 standardowych aparatów typu S. Solidna obudowa wykonana z wysokiej jakości blachy stalowej, malowanej proszkowo na kolor RAL 9003 (biały), zapewnia nie tylko estetyczny wygląd, ale przede wszystkim wysoką odporność mechaniczną i trwałość eksploatacyjną.

• Pojemność modułowa: 36 modułów (S) pozwala na montaż rozbudowanych układów zabezpieczających, sterowniczych i pomiarowych.
• Miejsce na licznik: Dedykowana przestrzeń dla licznika trójfazowego zapewnia przejrzystość instalacji i łatwość odczytu.
• Stopień ochrony IP30: Gwarantuje skuteczną ochronę przed dostępem do części niebezpiecznych oraz przed ciałami obcymi o średnicy powyżej 2,5 mm.
• Pełne drzwi: Zapewniają estetyczne ukrycie aparatury oraz dodatkową barierę ochronną przed przypadkowym dotykiem.
• Wymiary: Kompaktowa konstrukcja o wymiarach 577x423x220 mm umożliwia montaż w miejscach o ograniczonej przestrzeni przy zachowaniu odpowiedniego komfortu okablowania.

Zgodność z Normami

Rozdzielnica została zaprojektowana i wykonana zgodnie z obowiązującymi normami bezpieczeństwa dla rozdzielnic i sterownic niskiego napięcia. Spełnienie rygorystycznych wymogów technicznych gwarantuje, że produkt może być bezpiecznie stosowany w budownictwie mieszkaniowym oraz użyteczności publicznej. Zastosowane materiały izolacyjne oraz powłoka lakiernicza są odporne na czynniki zewnętrzne występujące wewnątrz pomieszczeń, co potwierdza wysoką jakość wykonania deklarowaną przez producenta KUBIAK.

Zastosowanie

Model RZ 7NN T3F + 36S znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest to idealny wybór dla:

• Budownictwa wielorodzinnego: Jako główny punkt rozdziału energii w lokalach mieszkalnych z pomiarem trójfazowym.
• Obiektów biurowych: Do zasilania i zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych.
• Małych zakładów produkcyjnych: Gdzie wymagana jest integracja licznika energii z dużą liczbą zabezpieczeń nadprądowych i różnicowoprądowych.
• Systemów automatyki budynkowej: Dzięki dużej liczbie modułów, rozdzielnica pomieści sterowniki, przekaźniki oraz zasilacze systemowe.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad BHP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie podłoża: Rozdzielnica przeznaczona jest do montażu natynkowego na płaskich, pionowych powierzchniach o odpowiedniej nośności.
• Prowadzenie przewodów: Należy wykorzystać dedykowane przepusty kablowe, dbając o odpowiedni promień gięcia przewodów, co zapobiega uszkodzeniom izolacji.
• Moment dokręcania: Wszystkie połączenia śrubowe aparatury modułowej oraz szyn zaciskowych powinny być dokręcone z momentem zgodnym z dokumentacją techniczną producentów osprzętu.
• Wentylacja: Należy zachować odpowiednie odstępy między aparatami generującymi ciepło, aby zapewnić optymalną cyrkulację powietrza wewnątrz obudowy.

FAQ

1. Czy rozdzielnica posiada w zestawie szyny DIN?
Tak, rozdzielnica jest wyposażona w standardowe szyny montażowe TH-35, które umożliwiają szybki i stabilny montaż aparatury modułowej.

2. Czy produkt nadaje się do montażu na zewnątrz budynków?
Nie, stopień ochrony IP30 oraz konstrukcja obudowy są dedykowane wyłącznie do zastosowań wewnątrz pomieszczeń, gdzie nie występuje bezpośrednie narażenie na opady atmosferyczne.

3. Jakie są wymiary okna licznikowego?
Przestrzeń licznikowa jest zoptymalizowana pod standardowe liczniki trójfazowe, zapewniając wystarczającą ilość miejsca na podłączenie przewodów o dużych przekrojach.
