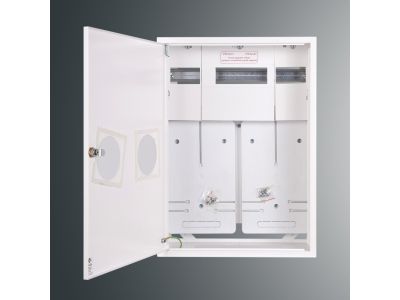

Rozdzielnica n/t licznikowa RZ 14NN O 2T3F + 18S 577x423x220; z okienkiem; IP30; RAL 9003 | RZ 14NN O 2T3F + 18S Kubiak

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RZ 14NN O 2T3F + 18S marki KUBIAK to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych, łączące funkcję pomiarową z rozdziałem energii. Konstrukcja o wymiarach 577x423x220 mm została zaprojektowana z myślą o optymalnym zagospodarowaniu przestrzeni montażowej. Urządzenie oferuje miejsce na dwa liczniki trójfazowe (2T3F) oraz dodatkową szynę TH-35, która pozwala na montaż do 18 modułów aparatury modułowej (18S), takiej jak wyłączniki nadprądowe czy różnicowoprądowe. Obudowa została wykonana z wysokiej jakości blachy stalowej malowanej proszkowo na kolor RAL 9003 (biały), co zapewnia estetyczny wygląd oraz odporność na uszkodzenia mechaniczne. Zastosowane okienko inspekcyjne umożliwia szybki odczyt stanu liczników bez konieczności otwierania drzwi rozdzielnicy, co znacząco podnosi komfort eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Rozdzielnica posiada stopień ochrony IP30, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych narzędziem oraz ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm. Jest to standard optymalny dla instalacji wewnątrz budynków, gdzie nie występuje bezpośrednie narażenie na wilgoć lub silne zapylenie. Zastosowanie materiałów o wysokiej wytrzymałości dielektrycznej gwarantuje bezpieczeństwo użytkowania oraz długowieczność komponentów wewnętrznych.

Zastosowanie

Model RZ 14NN O 2T3F + 18S znajduje szerokie zastosowanie w budownictwie wielorodzinnym, obiektach biurowych oraz zakładach rzemieślniczych. Dzięki możliwości montażu dwóch liczników trójfazowych, idealnie sprawdza się w sytuacjach wymagających niezależnego opomiarowania dwóch odrębnych obwodów zasilających lub lokali przy zachowaniu wspólnego punktu rozdziału energii. Sekcja 18 modułów pozwala na rozbudowaną konfigurację zabezpieczeń, co czyni tę rozdzielnicę kompletnym węzłem energetycznym dla wymagających odbiorców.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy powinien odbywać się na stabilnej, pionowej powierzchni przy użyciu odpowiednio dobranych kołków rozporowych, uwzględniających masę całkowitą urządzenia wraz z osprzętem. Podczas instalacji aparatury modułowej na szynie DIN należy zachować odpowiednie odstępy izolacyjne oraz stosować zalecane przez producentów aparatury momenty dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków. Przepusty kablowe powinny być starannie zabezpieczone, a przewody ułożone w sposób uporządkowany, co ułatwia późniejszą konserwację i ewentualną rozbudowę systemu. Przed oddaniem instalacji do użytku należy wykonać pomiary ciągłości połączeń ochronnych oraz rezystancji izolacji.

FAQ

• Czy rozdzielnica posiada w zestawie szyny montażowe? Tak, rozdzielnica jest wyposażona w standardowe szyny TH-35 umożliwiające montaż aparatury modułowej oraz dedykowane miejsca pod liczniki trójfazowe.
• Jaki jest stopień ochrony tej obudowy? Urządzenie posiada stopień ochrony IP30, co dedykuje je do montażu wewnątrz suchych pomieszczeń.
• Czy okienko inspekcyjne jest odporne na zarysowania? Okienko wykonane jest z trwałego tworzywa, które zapewnia klarowność odczytu przez długi czas przy standardowej eksploatacji.
• Czy rozdzielnica jest zamykana na klucz? Standardowo rozdzielnice tego typu posiadają zamek techniczny, który zabezpiecza dostęp przed osobami niepowołanymi.
