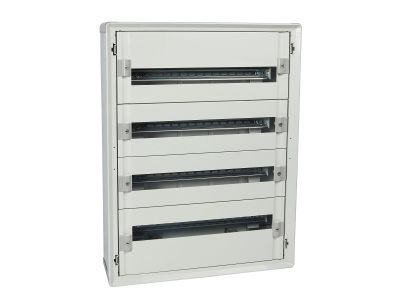

Rozdzielnica n/t izolacyjna wyposażona 4x24 XL3 160 Uwaga: Drzwi zamawiane oddzielnie | 020074 Legrand

Opis i Kluczowe Cechy

Rozdzielnica izolacyjna naścienna serii XL3 160 (symbol 020074) to rozwiązanie przeznaczone do budynków użyteczności publicznej, łączące wysoką pojemność 96 modułów (4 rzędy po 24 moduły) z kompaktowymi wymiarami 750 x 575 x 147 mm. Dzięki II klasie ochronności i odporności ogniowej do 750°C/5s (zgodnie z IEC 60695-2-1) zapewnia bezpieczną pracę w instalacjach wymagających podwyższonej ochrony przeciwpożarowej. Obudowa w kolorze szarym RAL 7035 wyposażona jest w listwę PE (36 otworów 1,5–10 mm² + 2 otwory 35 mm²), listwy N, wsporniki montażowe TH35 oraz osłony czołowe.

• Pojemność 96 modułów (4 × 24): Pozwala na zabudowę znacznej liczby aparatów modułowych w jednym urządzeniu, oszczędzając miejsce w rozdzielni.
• Odporność ogniowa 750°C/5s (IEC 60695-2-1): Gwarantuje bezpieczeństwo pożarowe w przypadku zwarć lub przeciążeń, co jest kluczowe w obiektach użyteczności publicznej.
• II klasa ochronności (bez uziemienia): Umożliwia montaż w instalacjach bez przewodu ochronnego, zwiększając elastyczność zastosowań i bezpieczeństwo użytkownika.
• Stopień ochrony: IP43 / IK07 (z uszczelką i drzwiami), IP40 / IK08 (z drzwiami), IP30 / IK07 (bez drzwi): Chroni aparaturę przed wnikaniem ciał stałych i wody, a także przed uderzeniami mechanicznymi – odpowiednio do warunków otoczenia.
• Przystosowana do montażu wyłącznika DPX 125: Ułatwia integrację głównego wyłącznika różnicowo-prądowego lub nadprądowego w tej samej rozdzielnicy, upraszczając instalację.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC 60695-2-1 w zakresie odporności ogniowej (750°C/5s). Posiada II klasę ochronności oraz deklarowane stopnie ochrony IP i IK (IP43/IK07 z uszczelką i drzwiami, IP40/IK08 z drzwiami, IP30/IK07 bez drzwi). Produkt oznaczony jest znakiem CE i przeznaczony do montażu zgodnie z obowiązującymi przepisami.

Zastosowanie

Rozdzielnica izolacyjna XL3 160 sprawdzi się w instalacjach wymagających dużej liczby modułów i podwyższonej ochrony przeciwpożarowej. Polecana szczególnie do obiektów użyteczności publicznej, biur, szkół czy szpitali.

• Dystrybucja energii elektrycznej w budynkach użyteczności publicznej (szkoły, urzędy, hotele).
• Zabudowa aparatury modułowej – wyłączników nadprądowych, różnicowoprądowych, styczników, przycisków, w układach sterowania i automatyki.
• Pomieszczenia techniczne i serwerownie, gdzie wymagana jest wysoka odporność mechaniczna i ochrona przed przypadkowym dotykiem.
• Instalacje przemysłowe o II klasie ochronności, gdzie nie stosuje się przewodu ochronnego PE.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z ważnymi uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Rozdzielnicę należy mocować na ścianie za pomocą odpowiednich łączników (nie dołączonych). Wsporniki TH35 przeznaczone są do montażu aparatów modułowych. Przekroje przewodów przyłączeniowych należy dobierać do spodziewanego obciążenia prądowego. Listwa PE umożliwia podłączenie przewodów o przekrojach 1,5–10 mm² (36 otworów) oraz 35 mm² (2 otwory). Momenty dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Drzwi (zamawiane oddzielnie) montuje się po zakończeniu okablowania – należy wówczas użyć uszczelki, aby uzyskać deklarowany stopień ochrony IP43.

FAQ

• Czy drzwi znajdują się w zestawie? Nie. Drzwi do rozdzielnicy należy zamówić oddzielnie. W zależności od tego, czy zastosujesz uszczelkę i drzwi, czy tylko drzwi, osiągniesz odpowiednio IP43/IK07 lub IP40/IK08.
• Jaki stopień ochrony ma rozdzielnica bez drzwi? Bez drzwi rozdzielnica osiąga IP30/IK07. Jest to wystarczające do zabudowy wewnątrz suchych pomieszczeń technicznych, ale nie chroni przed bryzgami wody.
• Czy można zamontować w niej wyłącznik główny DPX 125? Tak, rozdzielnica została przystosowana do montażu wyłącznika serii DPX 125, co pozwala na zabudowę głównego zabezpieczenia w tej samej obudowie.
