Rozdzielnica n/t izolacyjna wyposażona 3x24 XL3 160 Uwaga: Drzwi zamawiane oddzielnie | 020073 Legrand

Opis i Kluczowe Cechy

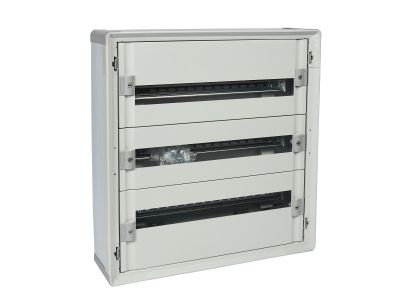

Rozdzielnica naścienna Legrand z serii XL3 160 o numerze katalogowym 20073 to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalacji elektroenergetycznych. Konstrukcja izolacyjna zapewnia najwyższy poziom bezpieczeństwa, oferując II klasę ochronności, co eliminuje konieczność uziemiania samej obudowy i zwiększa ochronę przeciwporażeniową. Produkt charakteryzuje się pojemnością 72 modułów rozmieszczonych w trzech rzędach po 24 moduły każdy, co pozwala na przejrzystą organizację aparatury modułowej oraz montaż wyłączników kompaktowych DPX³ 125.

• Wysoka odporność ogniowa: Obudowa wytrzymuje próbę rozżarzonym drutem do temperatury 750 °C w czasie 5 sekund, zgodnie z rygorystyczną normą IEC 60695-2-1.
• Kompletne wyposażenie: Zestaw zawiera wsporniki montażowe TH35 (szyny DIN), osłony czołowe oraz rozbudowany system listew przyłączeniowych.
• Zarządzanie przewodami: Wyposażona w listwę PE posiadającą 36 otworów dla przewodów o przekroju od 1,5 do 10 mm² oraz 2 otwory dla przewodów o przekroju do 35 mm², co gwarantuje pewne i bezpieczne połączenia ochronne.
• Estetyka i trwałość: Wykończenie w kolorze szarym RAL 7035 idealnie komponuje się z nowoczesnymi wnętrzami technicznymi.

Zgodność z Normami

Rozdzielnica została zaprojektowana i wykonana zgodnie z międzynarodowymi standardami bezpieczeństwa. Kluczowym aspektem jest pełna zgodność z normą IEC 60695-2-1, co czyni ją produktem dopuszczonym do stosowania w budynkach użyteczności publicznej, gdzie wymagania dotyczące niepalności materiałów są szczególnie wysokie. Stopień ochrony IP oraz odporność mechaniczna IK zależą od konfiguracji z drzwiami (zamawianymi oddzielnie):

• IP 43 oraz IK 07 przy zastosowaniu drzwi z uszczelką.
• IP 40 oraz IK 08 przy zastosowaniu standardowych drzwi.
• IP 30 oraz IK 07 w wersji bez drzwi.

Zastosowanie

Dzięki swojej modułowej budowie i wysokim parametrom izolacyjnym, rozdzielnica XL3 160 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym wyborem do:

• Budynków użyteczności publicznej (szkoły, urzędy, szpitale) ze względu na certyfikowaną odporność ogniową.
• Nowoczesnych biurowców, gdzie wymagana jest duża gęstość upakowania aparatury (72 moduły).
• Instalacji przemysłowych wymagających montażu aparatów o większym prądzie znamionowym, takich jak DPX³ 125.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Montaż naścienny: Obudowa o wymiarach 600x575x147 mm wymaga stabilnego podłoża i zachowania odpowiednich odstępów dla zapewnienia cyrkulacji powietrza.
• Dobór drzwi: Należy pamiętać, że drzwi nie stanowią elementu zestawu i muszą zostać dobrane oddzielnie w zależności od wymaganej klasy szczelności IP.
• Podłączenie listew: Przewody o przekroju 35 mm² należy dokręcać z odpowiednim momentem obrotowym, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków.

FAQ

• Czy rozdzielnica zawiera drzwi w zestawie? Nie, drzwi są sprzedawane oddzielnie, co pozwala na wybór między wariantem pełnym a przeszklonym.
• Czy w tej obudowie można zamontować wyłącznik DPX? Tak, konstrukcja jest fabrycznie przystosowana do montażu wyłączników kompaktowych DPX³ 125.
• Jaka jest klasa ochronności tego produktu? Jest to rozdzielnica w II klasie ochronności, co oznacza wzmocnioną izolację i brak konieczności łączenia obudowy z przewodem ochronnym.
