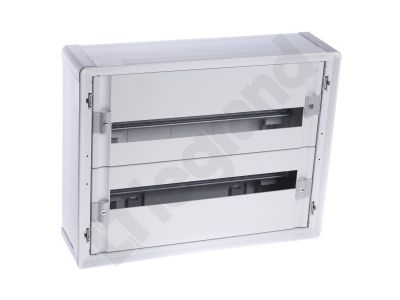

Rozdzielnica n/t izolacyjna wyposażona 2x24 XL3 160 Uwaga: Drzwi zamawiane oddzielnie | 020072 Legrand

Opis i Kluczowe Cechy

Rozdzielnica naścienna izolacyjna wyposażona 2x24 XL3 160 (symbol 020072) to kompaktowe rozwiązanie do dystrybucji energii w budynkach użyteczności publicznej. Dzięki II klasie ochronności nie wymaga uziemiania, a odporność ogniowa do 750°C/5s zwiększa bezpieczeństwo pożarowe. Pojemność 48 modułów w dwóch rzędach pozwala na elastyczną konfigurację aparatury modułowej. W komplecie znajdują się listwa przyłączeniowa PE (36 otworów 1,5–10 mm² + 2 otwory 35 mm²), listwy N, wsporniki montażowe TH35 oraz osłony czołowe. Uwaga: drzwi zamawiane oddzielnie.

• II klasa ochronności: izolacja bez konieczności uziemiania – zwiększa bezpieczeństwo instalacji i ułatwia montaż.
• Odporność ogniowa 750°C/5s (IEC 60695-2-1): ogranicza rozprzestrzenianie się ognia w przypadku zwarcia lub przeciążenia.
• Stopień ochrony IP43 / IK07 z uszczelką i drzwiami: ochrona przed wnikaniem ciał stałych >1 mm i bryzgów wody oraz uderzeniami mechanicznymi.
• Wyposażenie fabryczne: listwa PE 36 otworów oraz listwy N – umożliwiają szybkie i bezpieczne podłączenie przewodów ochronnych i neutralnych.
• Pojemność 48 modułów (2 rzędy po 24): wystarczająca przestrzeń dla aparatury modułowej, w tym wyłączników DPX 125.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC 60695-2-1 dotyczącej odporności ogniowej (750°C/5s). Posiada II klasę ochronności zgodną z wymogami europejskimi. Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami.

Zastosowanie

Rozdzielnica izolacyjna XL3 160 została zaprojektowana do montażu w budynkach użyteczności publicznej – biurach, szkołach, obiektach handlowych i administracyjnych. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka odporność ogniowa oraz izolacja ochronna.

• Dystrybucja energii w instalacjach o zwiększonych wymaganiach bezpieczeństwa pożarowego.
• Montaż aparatury modułowej: wyłączników nadprądowych, różnicowoprądowych, styczników, przycisków i przełączników.
• Instalacje zasilające oświetlenie, gniazda wtyczkowe oraz obwody sterowania w obiektach użyteczności publicznej.
• Centra danych i serwerownie – jako rozdzielnica podrzędna dla obwodów o mniejszym zapotrzebowaniu mocy.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Rozdzielnicę mocować do ściany za pomocą fabrycznych uchwytów (otwory montażowe w obudowie). Aparaturę modułową instalować na szynie TH35 dołączonej do zestawu. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążeniem prądowym – listwa PE umożliwia podłączenie przewodów 1,5–10 mm² (oraz 2 otwory 35 mm²). Moment dokręcania zacisków stosować według dokumentacji technicznej. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz skuteczność ochrony przeciwporażeniowej.

FAQ

• Czy rozdzielnica jest dostarczana z drzwiami? Nie, drzwi należy zamówić oddzielnie. Rozdzielnica jest sprzedawana jako obudowa wyposażona we wsporniki, listwy i osłony czołowe.
• Jaki stopień ochrony ma obudowa bez drzwi? Bez drzwi rozdzielnica zapewnia stopień ochrony IP30 i odporność mechaniczną IK07. Po zamontowaniu drzwi z uszczelką osiąga IP43/IK07.
• Czy w zestawie są listwy neutralne? Tak, rozdzielnica zawiera listwy przyłączeniowe N oraz listwę PE (36 otworów). Zarówno PE, jak i N są fabrycznie zamontowane.
