Rozdzielnica n/t izolacyjna do wyposażenia 4x24 wys 1050mm XL3 160 Uwaga: Drzwi zamawiane oddzielnie | 020096 Legrand

Opis i Kluczowe Cechy

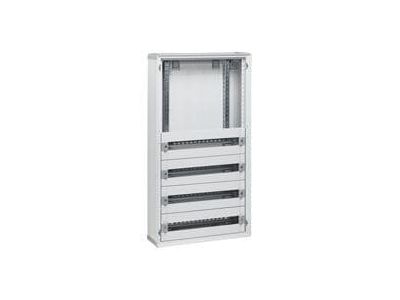

Rozdzielnica naścienna izolacyjna XL3 160 (symbol 020096) od renomowanego producenta oferuje przestrzeń do 96 modułów (4 rzędy po 24 moduły) w kompaktowej obudowie o wysokości 1050 mm. Dzięki II klasie ochronności oraz opcjom stopnia ochrony IP43/IK07 (z uszczelką i drzwiami) lub IP40/IK08 (z drzwiami) zapewnia bezpieczną eksploatację w budynkach użyteczności publicznej. W zestawie znajdują się wsporniki montażowe TH35 oraz osłony czołowe. Kolor obudowy: szary RAL 7035. Uwaga: drzwi zamawiane oddzielnie.

• Pojemność 4 x 24 moduły: Umożliwia elastyczne rozmieszczenie aparatury modułowej (przyciski, styczniki, wyłączniki) w 4 rzędach, co ułatwia organizację instalacji.
• II klasa ochronności: Konstrukcja izolacyjna eliminuje konieczność uziemiania obudowy, zwiększając bezpieczeństwo użytkowania.
• IP43 / IP40 / IP30 – w zależności od konfiguracji: Ochrona przed wnikaniem ciał stałych i kropel wody (IP43 z uszczelką i drzwiami) lub pyłem (IP40 z drzwiami). IK07/IK08 – odporność na uderzenia mechaniczne.
• Odporność ogniowa 750 °C / 5 s (IEC 60695-2-1): Gwarantuje zachowanie właściwości ochronnych podczas zwarcia lub pożaru, podnosząc bezpieczeństwo pożarowe.
• Demontowalne boki i konstrukcja wsporcza: Ułatwia doprowadzenie przewodów i rozbudowę rozdzielnicy w trakcie modernizacji.
• Możliwość montażu wyłączników DPX125 i DPX160: Dzięki wspornikom TH35 (nr ref. 0200 00) rozdzielnica obsługuje również większe wyłączniki mocy, zwiększając uniwersalność.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC 60695-2-1 w zakresie odporności ogniowej. Posiada II klasę ochronności oraz certyfikat CE. Produkt zgodny z europejskimi standardami bezpieczeństwa dla rozdzielnic instalacyjnych w budynkach użyteczności publicznej.

Zastosowanie

Rozdzielnica XL3 160 dedykowana jest do dystrybucji energii i sterowania w obiektach komercyjnych, użyteczności publicznej oraz przemysłowych, gdzie wymagana jest wysoka elastyczność konfiguracji.

• Dystrybucja energii w biurach, szkołach, szpitalach i hotelach.
• Montaż aparatury modułowej (zabezpieczenia, styczniki, przekaźniki) w rozdzielnicach głównych i podrozdzielnicach.
• Instalacje, w których wymagana jest odporność ogniowa i mechaniczna – np. drogi ewakuacyjne, serwerownie.
• Systemy automatyki budynkowej (BMS) wymagające wielu rzędów modułów i łatwej rozbudowy.

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Rozdzielnicę mocuje się do ściany za pomocą kołków rozporowych (nie są w zestawie). Szyny TH35 w komplecie – aparaturę modułową należy montować zgodnie z instrukcją. Moment dokręcania zacisków dostosuj do przekroju przewodów (zalecane 1,5–25 mm² dla zacisków głównych). Drzwi zamawiane oddzielnie – wybierz wariant z uszczelką (IP43/IK07) lub bez (IP40/IK08).

FAQ

• Jaki jest maksymalny stopień ochrony z drzwiami i uszczelką? Zastosowanie drzwi z uszczelką zapewnia stopień ochrony IP43 oraz odporność mechaniczną IK07. Bez uszczelki – IP40 i IK08.
• Czy mogę zamontować wyłącznik różnicowoprądowy DPX160? Tak, rozdzielnica przystosowana jest do montażu wyłączników DPX160 na fabrycznych wspornikach TH35 (nr ref. 0200 00). Standardowo wyposażona jest w szyny do aparatury modułowej.
• Jaka jest wysokość użyteczna wnętrza? Wysokość do konfiguracji (przestrzeń montażowa) wynosi 400 mm. Dzięki demontowalnym bokom można łatwo wprowadzać przewody i dokonywać rozbudowy.
