Rozdzielnica n/t IP65 odporna na UV przetłoczenia 2R/36M (2x18), Vector outdoor | VE218PN Hager

Opis i Kluczowe Cechy

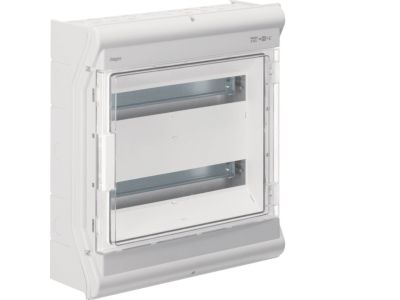

Rozdzielnica natynkowa Vector outdoor VE218PN to obudowa do montażu aparatury modułowej o stopniu ochrony IP65, odporna na promieniowanie UV. Posiada dwa rzędy po 18 modułów (łącznie 36 modułów), co zapewnia dużą elastyczność aranżacji układów sterowania i rozdziału energii. Wyposażona w szynę TH35 oraz listwy N i PE, umożliwia szybki i bezpieczny montaż aparatów modułowych oraz podłączenie przewodów ochronnych i neutralnych.

• Stopień ochrony IP65: zapewnia skuteczną ochronę przed pyłem oraz strugami wody, co pozwala na bezpieczną pracę w trudnych warunkach zewnętrznych i przemysłowych.
• Odporność na promieniowanie UV: materiał obudowy zachowuje właściwości mechaniczne i estetyczne przez długi czas nawet przy bezpośrednim nasłonecznieniu.
• Pojemność 2x18 modułów (36 M): oferuje przestrzeń dla różnorodnej aparatury modułowej – od wyłączników po styczniki i przekaźniki – bez konieczności stosowania dodatkowych rozdzielnic.
• Szyna montażowa TH35: zgodna z normą DIN, umożliwia szybki montaż standardowych aparatów modułowych bez użycia narzędzi specjalistycznych.
• Zintegrowane listwy N i PE: ułatwiają przyłączanie przewodów neutralnych i ochronnych, skracając czas instalacji i zwiększając bezpieczeństwo.

Zgodność z Normami

Rozdzielnica została zaprojektowana zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, potwierdzający zgodność z wymogami bezpieczeństwa oraz ochrony środowiska.

Zastosowanie

Rozdzielnica outdoor VE218PN sprawdza się wszędzie tam, gdzie wymagana jest odporna na warunki atmosferyczne obudowa do rozdziału energii i sterowania. Doskonale nadaje się do instalacji zewnętrznych oraz pomieszczeń o podwyższonej wilgotności.

• Rozdział mocy w ogrodzeniach, oświetleniu terenu, pompowniach i instalacjach nawadniających.
• Sterowanie oświetleniem zewnętrznym, bramami wjazdowymi, markizami i roletami.
• Zasilanie i zabezpieczenie urządzeń w strefach przemysłowych (np. wentylatory, sprężarki, agregaty).
• Centralne punkty rozdziału w automatyce budynkowej – łączenie obwodów sterujących i sygnalizacyjnych.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Rozdzielnicę mocuje się na ścianie za pomocą dostarczonych otworów montażowych. Aparaty modułowe instaluje się na szynie TH35, a przewody podłącza do zacisków listew N i PE z zachowaniem odpowiedniego przekroju dobranego do prądu obciążenia. Moment dokręcania śrub oraz szczegóły dotyczące prowadzenia przewodów należy sprawdzić w dokumentacji technicznej producenta. Po zakończeniu montażu sprawdź poprawność połączeń oraz działanie wszystkich elementów przed ponownym załączeniem napięcia.

FAQ

• Czy rozdzielnicę można montować na zewnątrz? Tak, dzięki stopniowi ochrony IP65 oraz odporności na promieniowanie UV jest w pełni przystosowana do pracy w warunkach zewnętrznych, również przy bezpośrednim działaniu opadów i słońca.
• Ile aparatów modułowych zmieści się w rozdzielnicy? Rozdzielnica oferuje dwa rzędy po 18 modułów (łącznie 36 modułów o standardowej szerokości 17,5 mm). Ilość może się różnić w zależności od wielkości poszczególnych aparatów.
• Czy w zestawie znajdują się listwy N i PE? Tak, rozdzielnica jest wyposażona w fabrycznie zamontowane listwy neutralne (N) i ochronne (PE), co ułatwia podział oraz przyłączanie przewodów.
