Rozdzielnica n/t IP65 odporna na UV bez przetłoczeń 3R/54M (3x18), Vector outdoor | VE318SN Hager

Opis i Kluczowe Cechy

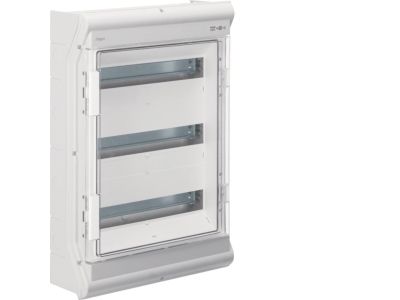

Rozdzielnica natynkowa Vector outdoor (symbol VE318SN) przeznaczona do instalacji zewnętrznych. Oferuje stopień ochrony IP65, co gwarantuje całkowitą ochronę przed pyłem oraz ochronę przed strugami wody, a także odporność na promieniowanie UV, zapewniającą trwałość obudowy w trudnych warunkach atmosferycznych. Konstrukcja bez przetłoczeń ułatwia prowadzenie przewodów i montaż osprzętu. Wnętrze podzielone jest na 3 rzędy po 18 modułów (łącznie 54 miejsca modułowe), co pozwala na zabudowę dużej liczby aparatów modułowych.

• Stopień ochrony IP65: Pełna ochrona przed wnikaniem pyłu i pyłoszczelność oraz ochrona przed wodą w postaci strug – bezpieczna praca w warunkach opadów i spłukiwania.
• Odporność na promieniowanie UV: Materiał obudowy nie ulega degradacji pod wpływem słońca, co przedłuża żywotność rozdzielnicy w instalacjach zewnętrznych.
• Bez przetłoczeń: Gładka powierzchnia ułatwia prowadzenie przewodów, montaż szyn TH35 i aparatury, a także poprawia estetykę.
• 3 rzędy modułów (3x18): Łącznie 54 miejsca dla aparatów modułowych (szerokość 18 mm na moduł) – wysoka pojemność w kompaktowej obudowie.
• Montaż natynkowy: Szybki i prosty montaż na ścianie, bez konieczności kucia wnęk – idealne rozwiązanie do modernizacji i instalacji tymczasowych.

Zgodność z Normami

Rozdzielnica spełnia wymagania europejskich norm dotyczących obudów elektrycznych oraz posiada oznaczenie CE. Brak podanych konkretnych numerów norm w danych producenta, dlatego zalecamy weryfikację zgodności z obowiązującymi przepisami lokalnymi.

Zastosowanie

Dzięki wysokiej szczelności i odporności na warunki atmosferyczne, rozdzielnica Vector outdoor znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony aparatury na zewnątrz budynków. Przeznaczona jest do zabudowy aparatów modułowych takich jak wyłączniki, styczniki, przyciski sterownicze, zabezpieczenia nadprądowe i różnicowoprądowe.

• Zewnętrzne instalacje oświetleniowe (ogrody, parkingi, elewacje) – ochrona przed deszczem i promieniowaniem UV.
• Zasilanie pomp wodnych, systemów nawadniających i innych urządzeń ogrodowych.
• Rozdzielnice na terenach otwartych – hale magazynowe, place budowy, stacje paliw.
• Modernizacja istniejących instalacji zewnętrznych z przejściem na wyższy stopień ochrony IP65.

Wskazówki Montażowe

Montaż rozdzielnicy oraz podłączenie instalacji elektrycznej może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i upewnij się, że obwód jest pozbawiony napięcia. Rozdzielnicę mocuj na równej, nośnej powierzchni za pomocą dostarczonych otworów montażowych. Wewnątrz zastosuj szynę TH35 do mocowania aparatów modułowych. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i wymaganiami projektu. W przypadku prowadzenia przewodów przez dławice zachowaj odpowiednią szczelność, aby nie obniżyć klasy IP65.

FAQ

• Jaki jest stopień ochrony tej rozdzielnicy? Stopień ochrony wynosi IP65, co oznacza pełną pyłoszczelność i ochronę przed strugami wody. Obudowa jest również odporna na promieniowanie UV.
• Ile aparatów mogę zamontować wewnątrz? Rozdzielnica posiada 3 rzędy po 18 modułów (szerokość modułu 18 mm), dając łącznie 54 miejsca modułowe na typowe aparaty modułowe.
• Czy rozdzielnica jest przystosowana do montażu na zewnątrz bez dodatkowej osłony? Tak, materiał obudowy jest odporny na promieniowanie UV i warunki atmosferyczne, a stopień IP65 zapewnia ochronę w deszczu i przy spłukiwaniu wodą.
