Rozdzielnica n/t IP40 drzwi transparentne 36M, Golf | VS218TD Hager

Opis i Kluczowe Cechy

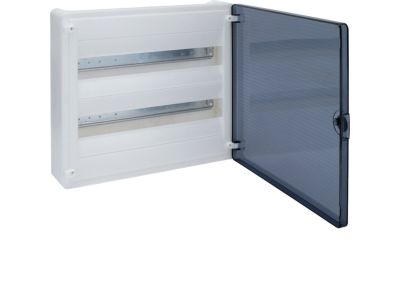

Rozdzielnica natynkowa Golf VS218TD to solidna obudowa IP40 z transparentnymi drzwiami, przeznaczona do montażu aparatury modułowej w instalacjach elektrycznych. Konstrukcja mieszcząca 36 modułów (36M) zapewnia elastyczność aranżacji rozdzielnicy, a stopień ochrony IP40 chroni przed wnikaniem ciał stałych, co gwarantuje bezpieczną pracę w pomieszczeniach suchych.

• Stopień ochrony IP40: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm – zapewnia bezpieczną eksploatację w typowych warunkach wewnętrznych bez ryzyka uszkodzenia aparatury przez kurz i pył.
• Transparentne drzwi: Umożliwiają szybki wgląd w stan aparatury bez otwierania rozdzielnicy, co ułatwia diagnostykę i codzienną kontrolę.
• Pojemność 36 modułów (36M): Przestronna obudowa pozwala na montaż wielu aparatów modułowych – od wyłączników nadprądowych po styczniki i przekaźniki – zgodnie z potrzebami instalacji.
• Wyposażenie w szyny TH35 oraz listwy N i PE: Gotowa do szybkiego montażu – fabrycznie zamontowane szyny DIN 35 mm oraz zintegrowane listwy neutralne i ochronne skracają czas instalacji i zapewniają uporządkowane okablowanie.
• Montaż natynkowy: Łatwy montaż na ścianie bez konieczności kucia bruzd – idealne rozwiązanie do modernizacji oraz nowych instalacji w budynkach mieszkalnych i biurowych.

Zgodność z Normami

Rozdzielnica jest zgodna z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jej bezpieczeństwo i jakość wykonania. Konstrukcja spełnia wymagania dla sprzętu elektroinstalacyjnego przeznaczonego do użytku w budynkach.

Zastosowanie

Dzięki uniwersalnej konstrukcji rozdzielnica VS218TD sprawdzi się w wielu aplikacjach:

• Rozdział mocy i sterowanie obwodami w domowych oraz biurowych instalacjach elektrycznych.
• Montaż aparatury zabezpieczającej (wyłączniki nadprądowe, różnicowoprądowe) oraz sterującej (styczniki, przekaźniki) w rozdzielni głównej lub podrozdzielni.
• Pomiar energii elektrycznej poprzez zamontowanie liczników w dedykowanych modułach.
• Automatyka budynkowa – kontrola oświetlenia, rolet, ogrzewania za pomocą modułów sterujących.

Wskazówki Montażowe

Rozdzielnica przeznaczona jest do montażu na ścianie w pozycji pionowej. Instalację oraz podłączenie aparatury powinna przeprowadzić osoba posiadająca odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Do mocowania użyć odpowiednich kołków i śrub dostosowanych do podłoża. Przewody należy podłączać zgodnie ze schematem, zachowując przekroje dostosowane do prądu obciążenia oraz momenty dokręcania zacisków według dokumentacji technicznej. Szyna TH35 oraz listwy N i PE są fabrycznie przygotowane do szybkiego montażu aparatów modułowych.

FAQ

• Jaki jest stopień ochrony rozdzielnicy? Rozdzielnica posiada stopień ochrony IP40, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm – przeznaczona do pomieszczeń suchych, nie jest odporna na wodę.
• Czy drzwi są przezroczyste? Tak, drzwi wykonano z transparentnego tworzywa, co umożliwia obserwację wnętrza bez konieczności otwierania rozdzielnicy.
• Ile maksymalnie aparatów mogę zamontować? Rozdzielnica o pojemności 36 modułów (36M) pozwala na montaż do 36 jednomodowych aparatów; rzeczywista liczba zależy od wielkości zastosowanych urządzeń (np. wyłączniki różnicowoprądowe zajmują więcej miejsca).
