Opis i Kluczowe Cechy

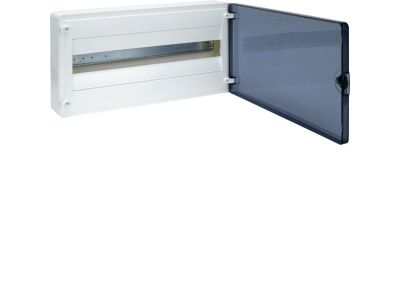

Rozdzielnica natynkowa Golf VS122TD to uniwersalne rozwiązanie do rozdziału energii elektrycznej w instalacjach mieszkaniowych i komercyjnych. Dzięki stopniu ochrony IP40 jest odporna na wnikanie ciał stałych oraz bryzgi wody, co pozwala na pracę w pomieszczeniach suchych i wilgotnych. Drzwi transparentne umożliwiają szybką kontrolę wizualną stanu aparatury bez konieczności otwierania obudowy. Szerokość 22 modułów (każdy 18 mm) zapewnia wystarczającą pojemność dla typowych rozdzielnic w budynkach jedno- i wielorodzinnych. Montaż natynkowy ułatwia instalację na gotowych ścianach.

• Stopień ochrony IP40: Skuteczna ochrona przed przedmiotami o średnicy powyżej 1 mm oraz bryzgami wody – bezpieczna praca w warunkach podwyższonej wilgotności.
• Transparentne drzwi: Błyskawiczna ocena położenia wyłączników, stanu bezpieczników i sygnalizacji bez ryzyka dotknięcia elementów pod napięciem.
• 22 moduły (pojemność): Możliwość zabudowy zestawu aparatury modułowej – wyłączników, styczników, przekaźników – w jednej kompaktowej obudowie.
• Montaż natynkowy: Łatwa instalacja na istniejących ścianach bez konieczności kucia lub tworzenia wnęk – idealne do modernizacji i pomieszczeń o litych ścianach.
• Wyposażenie w szynę TH35: Standardowa szyna montażowa umożliwia szybkie i pewne mocowanie aparatów modułowych zgodnie z normami DIN.

Zgodność z Normami

Rozdzielnica spełnia wymagania obowiązujących norm europejskich posiada certyfikat CE, co potwierdza zgodność z zasadniczymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej w instalacjach niskiego napięcia.

Zastosowanie

Rozdzielnica natynkowa Golf VS122TD znajduje zastosowanie wszędzie tam, gdzie wymagany jest rozdział energii oraz bezpieczne umieszczenie aparatury modułowej w estetycznej obudowie. Dzięki IP40 nadaje się do pomieszczeń suchych i wilgotnych, takich jak łazienki, pralnie czy kotłownie.

• Rozdział mocy i zabezpieczanie obwodów w domach jednorodzinnych, mieszkaniach, biurach oraz małych obiektach usługowych.
• Sterowanie oświetleniem, ogrzewaniem, roletami oraz innymi odbiornikami przy użyciu styczników, wyłączników zmierzchowych czy zegarów sterujących.
• Instalacja systemów sygnalizacji, alarmów oraz automatyki budynkowej – łatwy dostęp do aparatury przez transparentne drzwi.
• Modernizacja istniejących instalacji – montaż natynkowy pozwala na dodanie nowych obwodów bez ingerencji w ściany.

Wskazówki Montażowe

Montaż rozdzielnicy może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Rozdzielnicę mocuj na szynie TH35 (w zestawie) lub bezpośrednio na ścianie za pomocą dostarczonych otworów montażowych. Przekrój przewodów dobierz zgodnie z prądem znamionowym zabezpieczeń – nie przekraczaj dopuszczalnych wartości obciążenia. Listwy zaciskowe (N, PE) montuj zgodnie z instrukcją producenta, a momenty dokręcania śrub zachowaj według dokumentacji. Po podłączeniu sprawdź ciągłość obwodów ochronnych i wykonaj pomiary izolacji.

FAQ

• Czy rozdzielnica ma listwy N i PE w zestawie? W rozdzielnicy przewidziano miejsce do montażu listew N i PE – zaleca się ich dokupienie osobno w zależności od potrzeb. W zestawie znajduje się szyna TH35 oraz osłony.
• Jaki jest stopień ochrony i czy można zamontować ją w łazience? IP40 zapewnia ochronę przed bryzgami wody, dlatego rozdzielnica nadaje się do pomieszczeń wilgotnych (np. łazienki, pralnie), jednak nie może być narażona na bezpośrednie zalanie strumieniem wody.
• Ile maksymalnie aparatów zmieści się w rozdzielnicy? Standardowa szerokość modułu to 18 mm. W 22 modułach zmieścisz np. 22 jednomodowe wyłączniki nadprądowe lub kombinację aparatów o różnej szerokości (np. 6 modułów na wyłącznik różnicowoprądowy).
