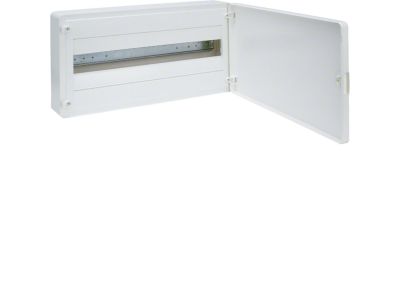

Rozdzielnica n/t IP40 drzwi pełne 22M, Golf | VS122PD Hager

Opis i Kluczowe Cechy

Rozdzielnica natynkowa Golf VS122PD o stopniu ochrony IP40 i szerokości 22 modułów (22M) została zaprojektowana do bezpiecznego rozdziału mocy, sygnałów oraz montażu aparatury modułowej w instalacjach elektrycznych. Drzwi pełne zapewniają estetyczne zabezpieczenie wnętrza przed dostępem osób nieupoważnionych. Wbudowana szyna TH35 oraz listwy N i PE ułatwiają szybki i uporządkowany montaż aparatów.

• IP40: ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzganiem wody – odpowiednia do pomieszczeń suchych (np. kotłownie, warsztaty, biura).
• 22 moduły (22M): wystarczająca pojemność do zabudowy rozdzielnic w średnich i dużych instalacjach – elastyczność przy rozbudowie układu.
• Drzwi pełne: dodatkowe zabezpieczenie mechaniczne i estetyczne – ograniczenie dostępu do elementów pod napięciem.
• Szyna TH35: zgodna z normą DIN – umożliwia szybki montaż aparatów modułowych bez użycia narzędzi.
• Listwy N i PE w zestawie: gotowe do przyłączenia przewodów neutralnych i ochronnych – skraca czas instalacji i poprawia porządek w rozdzielnicy.

Zgodność z Normami

Rozdzielnica jest zgodna z europejskimi wymaganiami dla obudów elektroinstalacyjnych oraz posiada certyfikat CE. Stopień ochrony IP40 potwierdza odporność na czynniki zewnętrzne. Montaż i eksploatacja zgodne z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Rozdzielnica natynkowa Golf VS122PD sprawdza się w obiektach mieszkalnych, biurowych i przemysłowych, gdzie wymagana jest niezawodna dystrybucja energii elektrycznej oraz łatwy dostęp do zabudowanych aparatów.

• Rozdział mocy w tablicach mieszkaniowych i piętrowych – bezpośrednie zasilanie obwodów odbiorczych.
• Sterowanie oświetleniem, ogrzewaniem i wentylacją – montaż styczników, przekaźników i wyłączników.
• Sygnalizacja i automatyka budynkowa – miejsce na moduły sterujące, zegary, czujniki.
• Zastosowania w strefach suchych (IP40) – kotłownie, garaże, warsztaty, pomieszczenia techniczne.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Obudowę mocować do ściany za pomocą dostarczonych uchwytów (montaż natynkowy). Aparaty modułowe montować na szynie TH35, listwy N i PE przykręcić do zacisków w obudowie. Przekrój przewodów dostosować do spodziewanego obciążenia, a moment dokręcania zacisków zgodnie z dokumentacją producenta. Przed zamknięciem drzwi skontrolować poprawność wszystkich połączeń.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz budynku? Stopień ochrony IP40 chroni przed bryzgami, ale nie przed bezpośrednim działaniem deszczu ani wilgocią atmosferyczną. Zalecane jest stosowanie w pomieszczeniach suchych lub pod zadaszeniem.
• Ile aparatów modułowych zmieści się w rozdzielnicy? Pojemność wynosi 22 moduły (każdy o szerokości 17,5 mm). Rzeczywista ilość zależy od rodzaju aparatów (jedno- lub wielomodułowe).
• Czy drzwi można zablokować na klucz? Rozdzielnica VS122PD wyposażona jest w zamek umożliwiający założenie kłódki lub wkładki bębenkowej (w zależności od wersji). W razie potrzeby można dobrać akcesoria blokujące.
