Rozdzielnica n/t IP40 drzwi pełne 18M, Golf | VS118PD Hager

Opis i Kluczowe Cechy

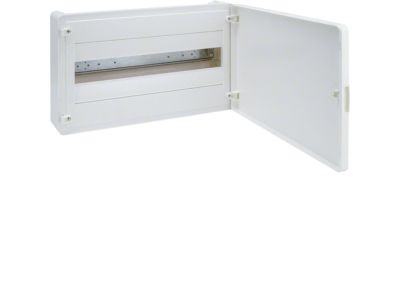

Rozdzielnica natynkowa Golf VS118PD to przestrzenna obudowa o stopniu ochrony IP40, wyposażona w drzwi pełne i zaprojektowana na 18 modułów (18M). Dzięki szynie TH35 oraz prefabrykowanym elementom mocującym umożliwia szybki i bezpieczny montaż aparatów modułowych (wyłączników, styczników, przycisków itp.) w instalacjach niskiego napięcia. Obudowa posiada miejsce na listwy N i PE, co zapewnia kompletny rozdział energii i sygnałów w jednej rozdzielnicy.

• Stopień ochrony IP40: chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed rozpryskami wody – bezpieczna praca w suchych pomieszczeniach, np. w kotłowniach, garażach czy biurach.
• 18 modułów (18M): wystarczająca pojemność dla standardowej instalacji domowej i małej usługowej – pozwala na rozbudowę bez konieczności stosowania dodatkowych rozdzielnic.
• Drzwi pełne: zapewniają estetyczny wygląd i dodatkową ochronę przed przypadkowym dostępem do elementów pod napięciem podczas eksploatacji.
• Wyposażenie w szynę TH35, listwy N i PE (w zestawie): skraca czas montażu i eliminuje konieczność dokupowania oddzielnych akcesoriów – gotowe do podłączenia aparatury modułowej.
• Konstrukcja natynkowa: montowana bezpośrednio na ścianie – idealne rozwiązanie w pomieszczeniach technicznych, gdzie nie ma możliwości wykonania wnęki podtynkowej.

Zgodność z Normami

Rozdzielnica Golf VS118PD została zaprojektowana i wykonana zgodnie z wymaganiami norm europejskich (oznakowanie CE) oraz standardami DIN dla osprzętu rozdzielnicowego. Gwarantuje bezpieczeństwo użytkowania i kompatybilność z aparaturą modułową zgodną z serią EN 60947 i EN 60898.

Zastosowanie

VS118PD sprawdza się jako centralny punkt rozdziału energii i sygnałów w instalacjach budynków mieszkalnych, biurowych oraz lekkich obiektach przemysłowych.

• Rozdział mocy i zabezpieczenie obwodów odbiorczych (gniazd, oświetlenia) z użyciem wyłączników nadprądowych i różnicowoprądowych.
• Sterowanie obciążeniami za pomocą styczników modułowych, przekaźników czy przycisków – automatyka oświetlenia, ogrzewania, bram.
• Montaż aparatury pomiarowej (liczniki energii, panele LCD) oraz sygnalizacyjnej (kontrolki, moduły komunikacyjne).
• Wydzielenie obwodów dedykowanych – np. dla pomp, rekuperatorów, serwerów – w osobnej rozdzielnicy technicznej.

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Rozdzielnicę należy mocować do stabilnego podłoża (ściana, konstrukcja stalowa) za pomocą kołków rozporowych (nie dołączonych). Wszystkie przewody łączy się na szynach N i PE z zachowaniem przekroju dostosowanego do prądu obciążenia (zgodnie z dokumentacją). Szyna TH35 pozwala na łatwe wpięcie aparatów modułowych – zaleca się dokręcanie śrub zacisków momentem podanym przez producenta aparatu (zwykle 0,5–1,2 Nm). Po zakończeniu prac szczelnie zamknąć drzwi i zabezpieczyć przed dostępem osób nieupoważnionych.

FAQ

• Jaki stopień ochrony ma rozdzielnica VS118PD? Posiada IP40 – chroni przed ciałami stałymi >1 mm oraz przed rozpryskami wody. Nadaje się do pomieszczeń suchych, np. korytarzy, pomieszczeń gospodarczych.
• Ile modułów można zamontować w tej rozdzielnicy? Zaprojektowana na 18 modułów (18M). Rzeczywista liczba zajętych modułów zależy od szerokości użytej aparatury (1M = 17,5 mm).
• Czy rozdzielnica ma fabrycznie zamontowane listwy N i PE? Tak, w zestawie znajdują się listwy N i PE (neutralna i ochronna) gotowe do podłączenia przewodów. Umożliwiają szybkie i bezpieczne wykonanie rozdziału.
