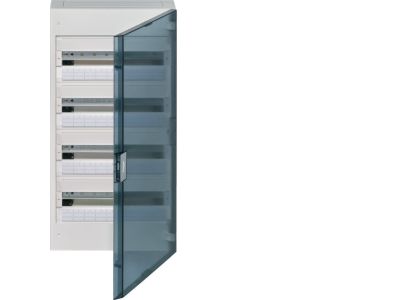

Rozdzielnica n/t 4x18M IP40, drzwi transparentne, vega | VB418TB Hager

Opis i Kluczowe Cechy

Rozdzielnica natynkowa serii Vega, symbol VB418TB, przeznaczona do montażu natynkowego w instalacjach elektrycznych. Oferuje 72 moduły w układzie 4 rzędów po 18 modułów, co pozwala na zabudowę dużej ilości aparatury modułowej w jednej obudowie. Stopień ochrony IP40 chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm, a transparentne drzwi umożliwiają szybki wgląd do wnętrza bez konieczności otwierania, zwiększając bezpieczeństwo eksploatacji.

• 72 moduły (4×18): Duża pojemność pozwala na kompleksową zabudowę wyłączników, RCD, styczników i innych urządzeń w jednej rozdzielnicy – idealne rozwiązanie do domów jednorodzinnych i małych obiektów.
• Stopień ochrony IP40: Zapewnia ochronę przed ciałami stałymi ≥1 mm, co czyni rozdzielnicę odpowiednią do suchych pomieszczeń wewnętrznych, bez ryzyka uszkodzenia aparatury przez kurz.
• Transparentne drzwi: Wykonane z przezroczystego tworzywa umożliwiają podgląd diod sygnalizacyjnych, położeń przełączników i stanu liczników bez otwierania, co minimalizuje dostęp do części pod napięciem.
• Montaż natynkowy: Łatwa instalacja na ścianie bez kucia bruzd – oszczędność czasu i kosztów podczas modernizacji lub w obiektach, gdzie nie ma możliwości zabudowy podtynkowej.
• Konstrukcja serii Vega: Nowoczesna, estetyczna obudowa z tworzywa sztucznego, dopasowana do systemów Hager – ułatwia późniejszą rozbudowę i łączenie z innymi elementami.

Zgodność z Normami

Rozdzielnica spełnia wymagania obowiązujących norm europejskich dla rozdzielnic instalacyjnych niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Przeznaczona do stosowania w obwodach do 1000 V AC (zgodnie z przeznaczeniem typowych rozdzielnic modułowych).

Zastosowanie

Rozdzielnica VB418TB znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz małych obiektach użyteczności publicznej. Dzięki dużej pojemności modułowej może być wykorzystywana do:

• Dystrybucji energii elektrycznej i zabudowy głównych zabezpieczeń w domach jednorodzinnych.
• Montażu aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski sterownicze) w instalacjach automatyki budynkowej.
• Modernizacji istniejących instalacji, gdzie brak możliwości wykonania rozdzielnicy podtynkowej.
• Zabudowy układów sterowania oświetleniem, ogrzewaniem lub sygnalizacji w małych obiektach komercyjnych (biura, sklepy, gabinety).

Wskazówki Montażowe

Montaż rozdzielnicy oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Rozdzielnicę montować na ścianie za pomocą dołączonych elementów mocujących zgodnie z instrukcją producenta. Przekroje przewodów oraz zabezpieczenia należy dobrać do przewidywanego obciążenia. Zaleca się zachowanie wymaganych odstępów dla wentylacji i dostępu do aparatury.

FAQ

• Ile modułów mieści rozdzielnica VB418TB? Rozdzielnica oferuje 72 moduły w układzie 4 rzędów po 18 modułów (4×18M). Pozwala to na zabudowę dużej liczby aparatów modułowych.
• Jaki stopień ochrony ma ta rozdzielnica? Stopień ochrony wynosi IP40 – chroni wnętrze przed przedmiotami o średnicy ≥1 mm, ale nie jest odporna na zachlapanie ani strumienie wody. Przeznaczona do suchych pomieszczeń wewnętrznych.
• Czy drzwi są przezroczyste? Tak, drzwi wykonano z transparentnego tworzywa, co umożliwia podgląd wnętrza bez otwierania. Ułatwia to kontrolę stanu aparatury oraz odczyt wskaźników.
