Rozdzielnica n/t 3R PatchPanel gniazdo x3 230V, Volta | VA36NWP Hager

Opis i Kluczowe Cechy

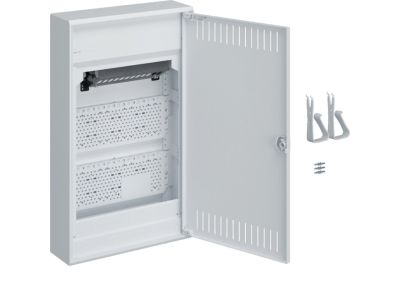

Rozdzielnica natynkowa Volta VA36NWP to kompaktowe rozwiązanie do rozdziału mocy i sygnałów w instalacjach elektrycznych. Wyposażona w trzy gniazda 230V (patch panel) umożliwia wygodne podłączenie urządzeń peryferyjnych bez potrzeby demontażu obudowy. Dzięki wbudowanej szynie TH35 oraz listwom N i PE zapewnia elastyczność montażu aparatury modułowej w jednym miejscu.

• Wbudowane 3 gniazda 230V: Umożliwiają szybkie i bezpieczne zasilanie urządzeń zewnętrznych bez konieczności ingerencji w rozdzielnicę – idealne w biurach, serwerowniach i warsztatach.
• Szyna TH35 (DIN): Standardowy system montażu aparatury modułowej – przełączników, styczników, wyłączników, przekaźników – gwarantuje łatwą rozbudowę instalacji.
• Listwy N i PE w komplecie: Ułatwiają podłączenie przewodów neutralnych i ochronnych, skracają czas instalacji i poprawiają porządek w rozdzielnicy.
• Konstrukcja natynkowa: Szybki montaż na ścianach w pomieszczeniach suchych – nie wymaga kuć w ścianie, opcjonalnie można stosować w szafach rack (zależnie od warunków).
• Uniwersalne zastosowanie: Rozdzielnica przystosowana do rozdziału mocy, sygnałów sterujących, pomiarów – jedna obudowa zastępuje kilka osobnych modułów.

Zgodność z Normami

Rozdzielnica Volta VA36NWP została zaprojektowana zgodnie z wymaganiami dyrektyw niskonapięciowych i posiada oznaczenie CE. Produkt spełnia standardy europejskie oraz normy DIN dotyczące obudów rozdzielnic modułowych – gwarantuje bezpieczną eksploatację w instalacjach elektrycznych do 230 V.

Zastosowanie

Rozdzielnica z panelem patchowym sprawdza się tam, gdzie obok aparatury modułowej potrzebne są gotowe gniazda 230V do zasilania urządzeń zewnętrznych. Znajduje zastosowanie m.in. w:

• Biurach i przestrzeniach administracyjnych – do zasilania monitorów, routerów, zasilaczy awaryjnych.
• Serwerowniach i punktach dystrybucji sieciowej – jako compact patch panel z gniazdami dla urządzeń IT.
• Warsztatach i laboratoriach – do podłączenia elektronarzędzi, sprzętu pomiarowego lub oświetlenia roboczego.
• Instalacjach automatyki budynkowej – jako centralny punkt rozdziału mocy i sygnałów sterujących.

Wskazówki Montażowe

Montaż rozdzielnicy może być przeprowadzony wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Rozdzielnicę montuje się na ścianie w pozycji pionowej, zapewniając dostęp do pokrywy i gniazd. Wszystkie przewody należy podłączać zgodnie z dokumentacją producenta, stosując odpowiednie momenty dokręcania zacisków (zalecany moment dokręcania oraz przekroje przewodów – patrz karta katalogowa Volta). Pamiętaj o zachowaniu stref ochronnych i odpowiednim doborze zabezpieczeń nadprądowych przed obciążeniem wyjść 230 V.

FAQ

• Czy w rozdzielnicy można zamontować dowolną aparaturę modułową? Tak, szyna TH35 (DIN) jest standardem – pasują wszystkie aparaty modułowe o szerokości 1 modułu (18 mm) i większej. Upewnij się, że sumaryczna szerokość aparatury nie przekracza wolnego miejsca w skrzynce.
• Czy gniazda 230V w panelu są zabezpieczone? Rozdzielnica nie zawiera wbudowanych zabezpieczeń nadprądowych – należy je przewidzieć w obwodzie zasilającym rozdzielnicę (np. wyłącznik nadprądowy w rozdzielni nadrzędnej). Same gniazda są fabrycznie podłączone do zasilania i przeznaczone do obciążenia do 16 A (przy założeniu odpowiedniego zabezpieczenia).
• Jaki jest stopień ochrony obudowy? Producent nie deklaruje konkretnego stopnia IP w dostarczonych danych. Rozdzielnica przeznaczona jest do montażu w pomieszczeniach suchych (prawdopodobnie IP20 lub podobny). W przypadku montażu na zewnątrz lub w trudnych warunkach zalecamy stosowanie dodatkowej obudowy osłonowej.
