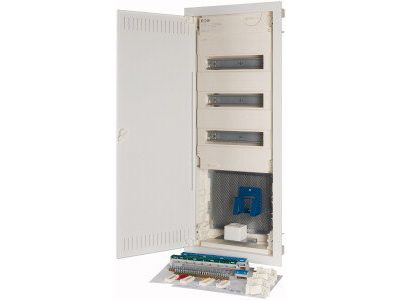

Rozdzielnica multimedialna podtynkowa IP30 3x42 płaska KLV-60UPS-HY36-F | 302441 Eaton

Opis i Kluczowe Cechy

Rozdzielnica multimedialna podtynkowa KLV-60UPS-HY36-F marki EATON to zaawansowane rozwiązanie hybrydowe, zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych i teletechnicznych. Urządzenie łączy w sobie funkcjonalność tradycyjnej rozdzielnicy modułowej z przestrzenią dedykowaną dla komponentów multimedialnych, co czyni je idealnym punktem centralnym inteligentnego domu lub biura. Konstrukcja charakteryzuje się 3-rzędowym układem o pojemności 42 modułów, przy czym każdy rząd posiada dodatkową rezerwę miejsca na 2 jednostki, co ułatwia przyszłą rozbudowę systemu.

• Konstrukcja Hybrydowa: Połączenie sekcji elektrycznej z płytą montażową pod urządzenia aktywne i pasywne (routery, switche, splittery).
• Wysoka Jakość Materiałów: Obudowa wykonana z wytrzymałego tworzywa sztucznego, wyposażona w płaską ramę i drzwi z blachy stalowej, co zapewnia estetyczny wygląd i odporność mechaniczną.
• Stopień Ochrony IP30: Zapewnia ochronę przed ciałami obcymi o średnicy powyżej 12 mm, co jest standardem dla bezpiecznych instalacji wewnątrzbudynkowych.
• Klasa Ochronności II: Pełna izolacja ochronna gwarantuje najwyższy poziom bezpieczeństwa użytkowania.
• Zaciski SK: Wyposażenie w zaciski przewodu neutralnego (N) i ochronnego (PE) w niezawodnej technologii śrubowej.
• Zamek Krzywkowy: Solidne zamknięcie z możliwością wymiany na blokadę bezpieczeństwa chroniącą przed niepowołanym dostępem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań elektroinstalacyjnych. Rozdzielnica spełnia wymagania normy IEC/EN 60670-24 dotyczącej obudów do domowych urządzeń ochronnych oraz normy IEC/EN 62208 dla pustych obudów rozdzielnic i sterownic niskonapięciowych. Dzięki temu produkt jest zatwierdzony do tworzenia zestawów rozdzielczych zgodnie z definicją zawartą w IEC/EN 61439-3. Należy pamiętać, że dla zachowania II klasy ochronności, wszystkie komponenty montowane na płycie montażowej muszą posiadać pełną izolację.

Zastosowanie

Rozdzielnica EATON KLV-60UPS-HY36-F znajduje szerokie zastosowanie w budownictwie mieszkaniowym wielorodzinnym oraz w nowoczesnych obiektach komercyjnych. Jest to rozwiązanie dedykowane dla instalatorów realizujących systemy typu Smart Home, gdzie konieczne jest zintegrowanie aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe) z infrastrukturą IT i RTV. Dzięki perforowanej płycie montażowej i gniazdu jednodrożnemu wewnątrz obudowy, montaż routerów Wi-Fi czy wzmacniaczy sygnału jest szybki i estetyczny, eliminując chaos w okablowaniu strukturalnym.

Wskazówki Montażowe

Proces instalacji został zoptymalizowany pod kątem wygody elektryka. W zestawie znajduje się zintegrowana poziomica spirytusowa, która pozwala na precyzyjne ustawienie puszki ściennej. Kluczowym elementem jest element regulacyjny 3D, który umożliwia korektę głębokości montażu o maksymalnie 18 mm, co pozwala na idealne zlicowanie ramy drzwi z powierzchnią ściany, nawet w przypadku nierówności tynku. Specjalne uchwyty gwoździowe ułatwiają osadzenie puszki w otworze, a dedykowane uchwyty kablowe pozwalają na zachowanie wzorowego porządku wewnątrz rozdzielnicy. Szczelina do znakowania w puszce ściennej oraz laserowo grawerowana pokrywa przednia ułatwiają identyfikację obwodów.

FAQ

• Czy rozdzielnica posiada w zestawie gniazdo zasilające? Tak, produkt jest dostarczany z gniazdem jednodrożnym, które służy do zasilania urządzeń multimedialnych zamontowanych wewnątrz obudowy.
• Jaka jest maksymalna liczba modułów? Rozdzielnica posiada 3 rzędy, a każdy z nich oferuje miejsce na 12 modułów plus 2 jednostki rezerwy, co łącznie daje przestrzeń dla 42 modułów aparatury.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja ramy i drzwi pozwala na zmianę kierunku otwierania, co zwiększa elastyczność montażu w wąskich korytarzach.
• Czy produkt nadaje się do montażu w ścianach gipsowo-kartonowych? Jest to model podtynkowy (UPS), który przy zastosowaniu odpowiednich akcesoriów montażowych może być adaptowany do różnych typów ścian.
