Rozdzielnica multimedialna p/t 4 rz. płaska KLV-48UPM-F | 178832 Eaton

Alternatywny kod produktu: KLV-48UPM-F

Opis i Kluczowe Cechy

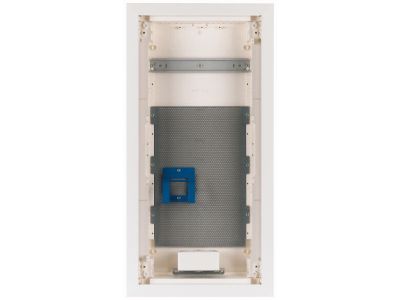

Rozdzielnica multimedialna KLV-48UPM-F (symbol 178832) to podtynkowa obudowa drugiej generacji przeznaczona do uniwersalnych zastosowań multimedialnych w standardzie GP. Wyposażona w cztery rzędy, plastikową skrzynkę oraz drzwi z blachy stalowej z otworami wentylacyjnymi, zapewnia estetyczny i bezpieczny montaż sprzętu. W zestawie znajduje się m.in. szyna montażowa, mikroperforowana płyta montażowa, uchwyt na urządzenie, poziomica oraz element regulacyjny 3D umożliwiający regulację głębokości do 18 mm.

• Drzwi stalowe z otworami wentylacyjnymi: skuteczne odprowadzanie ciepła z wnętrza obudowy przy zachowaniu solidnej konstrukcji i estetycznego wyglądu.
• Regulacja głębokości montażu do 18 mm: elastyczne dopasowanie do różnych grubości ścian, ułatwiające wyrównanie z powierzchnią tynku.
• Zamek krzywkowy drzwi (opcjonalnie wymienny z blokadą bezpieczeństwa): zabezpieczenie przed nieautoryzowanym dostępem, możliwość dostosowania poziomu ochrony.
• Uchwyt kablowy i prowadzenie kabli: przejrzysta organizacja okablowania wewnątrz szafy, upraszczająca serwis i rozbudowę.
• W zestawie poziomica oraz element regulacyjny 3D: precyzyjne wypoziomowanie i szybki montaż bez konieczności dokupowania dodatkowych akcesoriów.

Zgodność z Normami

Rozdzielnica KLV-48UPM-F jest zatwierdzona do zastosowań multimedialnych w uniwersalnych obudowach GP zgodnie z normą IEC/EN 60670-24. Posiada klasę ochronności I, co gwarantuje podstawową ochronę przed porażeniem w instalacjach z przewodem ochronnym.

Zastosowanie

Uniwersalna obudowa podtynkowa przeznaczona do montażu w sieciach teleinformatycznych, systemach alarmowych, wideo domofonach, routerach oraz innym sprzęcie multimedialnym.

• Instalacje GP (Generic Patching) w mieszkaniach i biurach – uporządkowane prowadzenie kabli strukturalnych.
• Montaż central alarmowych, zasilaczy buforowych oraz modułów automatyki budynkowej.
• Lokalne węzły sieci LAN i punkt dystrybucyjny dla małych instalacji.
• Systemy audio-wideo, przyłącza antenowe i telewizyjne – estetyczne ukrycie urządzeń w ścianie.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Obudowę instaluje się w otworze ściennym na zaprawę lub za pomocą uchwytów do mocowania gwoździ (w zestawie). Element regulacyjny 3D umożliwia korektę głębokości do 18 mm. Wszystkie podłączane przewody należy prowadzić zgodnie z instrukcją producenta, a zaciski (jeśli występują) dokręcać momentem podanym w dokumentacji. Dobór przekroju przewodów musi być odpowiedni do spodziewanego obciążenia.

FAQ

• Czy drzwi można zamknąć na klucz? Tak, w standardzie drzwi wyposażone są w solidny zamek krzywkowy. Istnieje możliwość wymiany zamka na wariant z blokadą bezpieczeństwa (opcjonalnie).
• Jakie akcesoria znajdują się w zestawie? W komplecie: obudowa, 1x szyna montażowa, mikroperforowana płyta montażowa, 1x uchwyt na urządzenie, 2x pojedyncze gniazdo z wtyczkami i adapterem Euro2, poziomica, element regulacyjny 3D, uchwyt kablowy, uchwyty do mocowania gwoździ oraz instrukcja montażu.
• Jaka jest klasa ochronności i norma? Rozdzielnica posiada klasę ochronności I i jest zgodna z normą IEC/EN 60670-24 dla uniwersalnych obudów GP.
