Rozdzielnica MSF TWIN RP 3X12 PE+N + 1X12 multimedialna, biały, IP30 | 2015-03 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

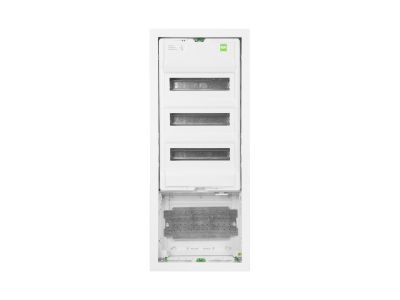

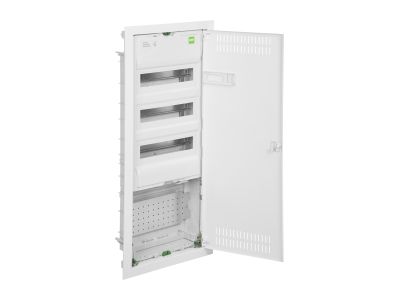

Rozdzielnica MSF TWIN RP (symbol 2015-03) w kolorze białym to kompaktowe rozwiązanie do budowy nowoczesnych instalacji elektrycznych. Wyposażona w zespół trzech szyn TS 35, płytę montażową z otworami dla urządzeń teleinformatycznych oraz gniazdo zasilające 16A/250V. Stopień ochrony IP30 zapewnia ochronę przed ciałami stałymi. Posiada zestaw do uniwersalnego montażu w ścianie, w tym łapy metalowe do muru i spinak do łączenia rozdzielnic w pionie/poziomie.

• 3x szyny TS 35 + 1x gniazdo 16A: Umożliwia elastyczne montowanie aparatury modułowej (w tym zabezpieczeń, styczników, zasilaczy) oraz zapewnia punkt zasilania dla podłączanych urządzeń.
• Płyta montażowa z otworami teleinformatycznymi: Ułatwia instalację modułów sieciowych, telewizyjnych, alarmowych i innych urządzeń IT bez konieczności modyfikacji obudowy.
• Stopień ochrony IP30: Ochrona przed ciałami stałymi o średnicy powyżej 2,5 mm – idealna do suchych pomieszczeń wewnętrznych.
• Zestaw montażowy w komplecie: Łapy metalowe do mocowania w murze i spinak do łączenia rozdzielnic w układzie wielorzędowym, co przyspiesza budowę rozdzielnicy.
• Wymiary 358x853x97 mm: Kompaktowa konstrukcja oszczędzająca przestrzeń w szafie rozdzielczej lub naściennej, przy zachowaniu dużej pojemności montażowej.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC/EN 62208 (obudowy) oraz IEC/EN 60670-24 (pudełka i obudowy do wyposażenia elektrycznego). Posiada deklarację zgodności CE i jest przeznaczona do instalacji zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Rozdzielnica MSF TWIN RP to wszechstronne rozwiązanie do montażu w budynkach mieszkalnych, biurowych i przemysłowych, zapewniające porządek w instalacji i ułatwiające późniejsze rozbudowy.

• Instalacje elektryczne w domach jednorodzinnych i mieszkaniach – rozdzielnice główne i podrozdzielnice.
• Pomieszczenia biurowe i serwerownie – montaż modułów zasilających i teleinformatycznych.
• Obiekty przemysłowe – organizacja punktów zasilania dla maszyn i urządzeń.
• Systemy multimedialne – integracja gniazda zasilającego 16A z instalacją telewizyjną, internetową lub alarmową.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Rozdzielnicę należy zamontować w przygotowanym otworze o wymiarach 330x825x94 mm, używając dostarczonych łap metalowych. Po zamontowaniu szyn TS 35 przystąpić do montażu aparatury modułowej. Gniazdo 16A powinno być podłączone przez osobę posiadającą odpowiednie uprawnienia do wykonywania instalacji elektrycznych niskiego napięcia.

FAQ

• Czy rozdzielnica posiada uszczelnienie przed wilgocią? Stopień ochrony IP30 oznacza ochronę przed ciałami stałymi, ale nie zapewnia odporności na wilgoć ani wodę. Przeznaczona jest wyłącznie do suchych pomieszczeń wewnętrznych.
• Jaki jest maksymalny przekrój przewodów PE i N? Wg wyposażenia standardowego: 1x25mm² oraz 11x16mm² (dla PE) i 1x25mm² oraz 11x10mm² (dla N). Dokładne informacje znajdują się w dokumentacji technicznej.
• Czy rozdzielnica może być łączona z innymi modelami? Tak, wyposażona jest w spinak do łączenia rozdzielnic w pionie i poziomie, co umożliwia tworzenie zestawów wielorzędowych.
