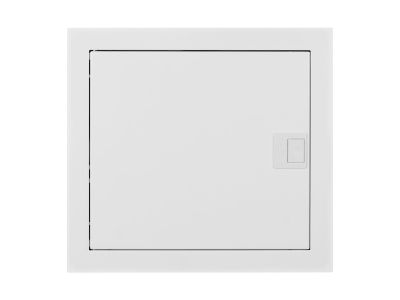

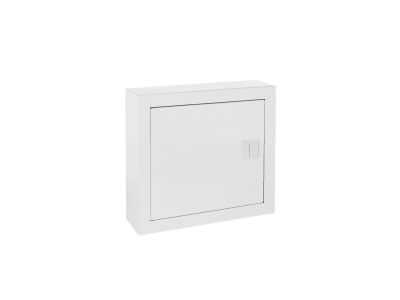

Rozdzielnica MSF RN 1x12 PE+N METALBIAŁY | 2001-11 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica MSF RN 1x12 PE+N (symbol 2001-11) w kolorze metalbiałym to kompaktowe rozwiązanie do organizacji obwodów elektrycznych w instalacjach niskonapięciowych. Wyposażona w 12 miejsc na moduły oraz listwy przyłączeniowe, zapewnia elastyczne zarządzanie połączeniami PE+N. Stopień ochrony IP30 chroni wnętrze przed wnikaniem ciał stałych, a napięcie znamionowe 400V AC umożliwia stosowanie w sieciach trójfazowych. Drzwi stalowe o grubości 5 mm z zamkiem na klucz gwarantują bezpieczeństwo oraz estetykę montażu.

• 12 miejsc na moduły: Umożliwia montaż aparatury modułowej (wyłączników, styczników, zabezpieczeń) zgodnie z wymaganiami instalacji.
• Listwy przyłączeniowe PE+N: Zintegrowane systemy przyłączeniowe dla przewodów o przekroju do 25 mm² (PE) i 10 mm² (N) – szybkie i pewne podłączenie kabli.
• Stopień ochrony IP30: Ochrona przed pyłem i ciałami stałymi o średnicy powyżej 2,5 mm – odpowiedni do montażu wewnątrz pomieszczeń.
• Drzwi stalowe 5 mm z zamkiem: Płaska konstrukcja drzwi ułatwia montaż w wąskich przestrzeniach, zamek z kluczem zabezpiecza przed nieuprawnionym dostępem.
• Wymiary 358x329x98 mm: Kompaktowa budowa pozwala na montaż w standardowych szafach i rozdzielnicach.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm PN-EN 62208:2011 (wymagania ogólne dla rozdzielnic) oraz PN-EN 60670-24:2013 (wymagania dla obudów do aparatury modułowej). Posiada deklarację zgodności CE i jest przeznaczona do stosowania w instalacjach zgodnych z dyrektywami europejskimi.

Zastosowanie

Rozdzielnica MSF RN 1x12 PE+N znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz przemysłowych, gdzie wymagane jest zorganizowanie obwodów zasilania i ochrony.

• Montaż aparatury modułowej (wyłączniki, styczniki, zabezpieczenia) w szafach rozdzielczych.
• Organizacja obwodów PE i N w instalacjach trójfazowych 400V AC.
• Zarządzanie zasilaniem w małych i średnich obiektach przemysłowych.
• Stosowanie jako szafka przyłączeniowa dla urządzeń wymagających oddzielnego zabezpieczenia obwodów.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Urządzenie należy zamontować na stabilnym podłożu (ścianie lub konstrukcji nośnej) z użyciem odpowiednich kołków i wkrętów. Po zamontowaniu należy podłączyć przewody zgodnie z oznaczeniami na listwach przyłączeniowych (PE i N), dbając o właściwe dokręcenie śrub. Zamek drzwi należy wyregulować, aby zapewnić płynne otwieranie i zamykanie. Wymiary zewnętrzne 358x329x98 mm pozwalają na montaż w standardowych przestrzeniach.

FAQ

• Czy rozdzielnica jest przeznaczona do montażu zewnętrznego? Stopień ochrony IP30 nie zapewnia ochrony przed wilgocią – przeznaczona jest wyłącznie do stosowania wewnątrz pomieszczeń.
• Jakie przewody można podłączyć do listwy PE+N? Listwy umożliwiają przyłączenie przewodów o przekroju do 25 mm² (PE) i 10 mm² (N). Dokładny dobór przekroju zależy od wymagań instalacji.
• Czy rozdzielnica posiada certyfikaty? Tak, spełnia wymagania norm PN-EN 62208:2011 i PN-EN 60670-24:2013 oraz posiada deklarację zgodności CE.
