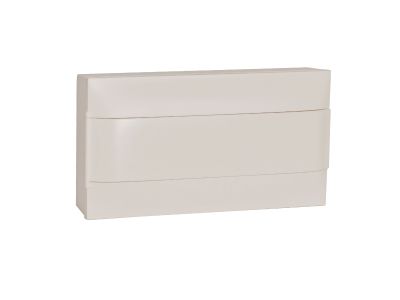

Rozdzielnica modułowa podtynkowa PRACTIBOX S 1x12 drzwi białe | 137426 Legrand

Opis i Kluczowe Cechy

Rozdzielnica modułowa Practibox S od renomowanego producenta Legrand to zaawansowane rozwiązanie dedykowane do nowoczesnych instalacji elektrycznych. Model o konfiguracji 1x18 pozwala na montaż do 18 modułów w jednym rzędzie, co zapewnia optymalną przestrzeń dla aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć. Obudowa charakteryzuje się stopniem ochrony IP 40, co skutecznie zabezpiecza wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm, oraz odpornością mechaniczną na poziomie IK 07, gwarantującą trwałość na uderzenia o energii do 2 dżuli.

Produkt został wykonany z wysokiej jakości materiału izolacyjnego o właściwościach samogasnących (próba rozżarzonym drutem do 650°C), co znacząco podnosi poziom bezpieczeństwa pożarowego w obiekcie. II klasa ochronności eliminuje konieczność uziemiania samej obudowy, co upraszcza proces instalacji. W komplecie znajdują się pełne drzwi w kolorze białym, które estetycznie maskują aparaturę, oraz fabryczne listwy przyłączeniowe N i PE, ułatwiające organizację okablowania.

Zgodność z Normami

Rozdzielnica Practibox S została zaprojektowana i wykonana zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jej profesjonalny charakter:

• IEC/EN 60670-24: Norma określająca wymagania dla obudów przeznaczonych do montażu domowych urządzeń ochronnych i podobnych urządzeń rozdzielczych.
• IEC/EN 61439-3: Konstrukcja pozwala na tworzenie kompletnych zestawów rozdzielczych niskiego napięcia, spełniających wymogi bezpieczeństwa dla instalacji obsługiwanych przez osoby niewykwalifikowane.
• II klasa ochronności: Zapewnia podwójną lub wzmocnioną izolację, co jest kluczowe dla bezpieczeństwa użytkowników końcowych.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji i estetycznemu wykończeniu, rozdzielnica znajduje szerokie zastosowanie w:

• Budownictwie mieszkaniowym: Idealna jako główna lub pomocnicza rozdzielnica w apartamentach i domach jednorodzinnych.
• Obiektach komercyjnych: Doskonale sprawdza się w biurach, gabinetach oraz lokalach usługowych, gdzie estetyka montażu podtynkowego jest kluczowa.
• Modernizacjach: Kompaktowe wymiary (wysokość 236 mm, szerokość 436 mm) pozwalają na łatwą adaptację w istniejących wnękach ściennych.

Wskazówki Montażowe

Instalacja rozdzielnicy Practibox S została zoptymalizowana pod kątem wygody elektryka:

• Przygotowanie wnęki: Należy uwzględnić głębokość podstawy wynoszącą 107 mm, aby zapewnić stabilne osadzenie obudowy w ścianie.
• Zarządzanie przewodami: Wykorzystaj dołączone listwy zaciskowe. Listwa N oraz PE posiadają po jednym zacisku o przekroju 25 mm² dla głównego zasilania oraz 12 zacisków o przekroju 16 mm² dla obwodów odbiorczych, co pozwala na przejrzyste i bezpieczne rozdzielenie potencjałów.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania dla zacisków śrubowych, aby uniknąć przegrzewania się styków przy długotrwałym obciążeniu.
• Drzwi: Pełne drzwi białe mogą być montowane jako lewo- lub prawostronne, zależnie od preferencji użytkownika i warunków przestrzennych.

FAQ

• Czy rozdzielnica zawiera szynę TH35? Tak, rozdzielnice serii Practibox S są standardowo wyposażone w szynę montażową DIN (TH35) do zatrzaskiwania aparatury modułowej.
• Jaki jest maksymalny prąd znamionowy aparatury? Rozdzielnica jest przystosowana do tworzenia zestawów zgodnie z normą IEC/EN 61439-3, co zazwyczaj obejmuje prądy do 63A w instalacjach domowych.
• Czy w zestawie są listwy zaciskowe? Tak, produkt dostarczany jest z kompletem listew N i PE (1x25 mm² + 12x16 mm² każda), co eliminuje konieczność ich osobnego dokupowania.
