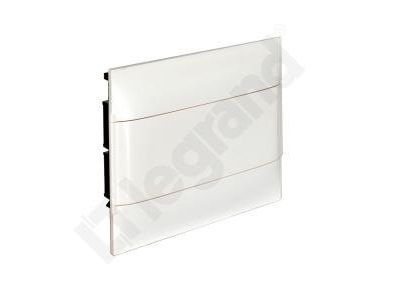

Rozdzielnica modułowa podtynkowa PRACTIBOX S 1x12 drzwi białe | 135361 Legrand

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa Practibox S o numerze katalogowym 135361 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Urządzenie charakteryzuje się jednorzędową konstrukcją pozwalającą na montaż do 12 modułów aparatury modułowej, co czyni ją idealnym wyborem dla mniejszych obwodów rozdzielczych. Obudowa została wykonana z wysokiej jakości materiału izolacyjnego o właściwościach samogasnących (odporność na żar do 650°C), co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego obiektu.

• Stopień ochrony IP 40: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem dla estetycznych instalacji wewnątrz pomieszczeń.
• Wytrzymałość mechaniczna IK 07: Gwarantuje odporność na uderzenia o energii do 2 dżuli, chroniąc aparaturę przed przypadkowymi uszkodzeniami mechanicznymi.
• II klasa ochronności: Zapewnia pełne bezpieczeństwo użytkowania poprzez zastosowanie izolacji wzmocnionej, co eliminuje konieczność uziemiania samej obudowy.
• Kompletne wyposażenie: Produkt dostarczany jest z fabrycznymi listwami przyłączeniowymi N i PE, co przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Rozdzielnica Practibox S została zaprojektowana i wykonana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej profesjonalny charakter. Produkt spełnia wymagania normy IEC/EN 60670-24, która określa wytyczne dla obudów instalacyjnych domowych i podobnych. Co więcej, zastosowanie tej rozdzielnicy pozwala na stworzenie kompletnych zestawów rozdzielczych w pełni zgodnych z normą IEC/EN 61439-3, dotyczącą rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby niewykwalifikowane.

Zastosowanie

Model ten dedykowany jest do montażu podtynkowego w ścianach pełnych (murowanych). Dzięki kompaktowym wymiarom (wysokość 235 mm, szerokość 328 mm) oraz niewielkiej głębokości skrzynki wynoszącej zaledwie 72 mm, rozdzielnica doskonale wpisuje się w płytkie wnęki montażowe. Estetyczne, pełne drzwi w kolorze białym sprawiają, że produkt dyskretnie komponuje się z wystrojem wnętrz korytarzy, biur czy mieszkań, chroniąc jednocześnie dostęp do aparatury przed osobami niepowołanymi.

Wskazówki Montażowe

Podczas instalacji rozdzielnicy Practibox S 1x12 należy zwrócić uwagę na następujące aspekty techniczne:

• Przygotowanie wnęki: Należy zachować minimalną głębokość montażową 72 mm, aby zapewnić swobodne osadzenie skrzynki w ścianie.
• Zarządzanie przewodami: W zestawie znajdują się listwy zaciskowe N i PE o konfiguracji 1 x (5x16 mm² + 5x10 mm²). Przekroje te pozwalają na bezpieczne przyłączenie przewodów zasilających i odpływowych, zapewniając trwały styk elektryczny i minimalizację spadków napięć.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania dla zacisków listew N/PE, aby uniknąć przegrzewania się punktów styku.
• Poziomowanie: Konstrukcja obudowy ułatwia precyzyjne ustawienie poziomu przed ostatecznym otynkowaniem.

FAQ

• Czy rozdzielnica nadaje się do ścian gipsowo-kartonowych? Prezentowany model jest dedykowany do ścian pełnych. Do ścian lekkich (GK) producent przewiduje dedykowane wersje z odpowiednimi uchwytami montażowymi.
• Czy w zestawie są szyny DIN? Tak, rozdzielnica jest wyposażona w standardową szynę montażową TH35, umożliwiającą szybki zatrzask aparatury modułowej.
• Jakie są wymiary zewnętrzne części frontowej? Szerokość wynosi 328 mm, a wysokość 235 mm, co pozwala na estetyczne zakrycie otworu montażowego.
