Rozdzielnica modułowa podtynkowa 5x12 IP30, KLV-60UPS-SF | 302415 Eaton

Opis i Kluczowe Cechy

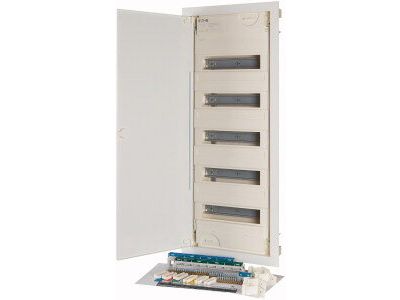

Rozdzielnica modułowa podtynkowa EATON z serii KLV, model KLV-60UPS-SF (numer katalogowy 302415), to zaawansowane rozwiązanie dedykowane dla nowoczesnego budownictwa mieszkaniowego i komercyjnego. Urządzenie charakteryzuje się konstrukcją 5-rzędową, z których każdy mieści 12 modułów, oferując dodatkową rezerwę 2 jednostek na każdy rząd, co pozwala na elastyczną rozbudowę instalacji w przyszłości. Obudowa wykonana z wysokiej jakości tworzywa sztucznego została połączona z drzwiami z blachy stalowej o superpłaskiej konstrukcji ramy, co gwarantuje estetyczny wygląd i wysoką odporność mechaniczną.

• Klasa ochronności II: Zapewnia pełną izolację ochronną, co jest kluczowe dla bezpieczeństwa użytkowników końcowych.
• Stopień ochrony IP30: Skuteczna ochrona przed dostępem do części niebezpiecznych oraz ciałami obcymi o średnicy powyżej 2,5 mm.
• Zaciski śrubowe SK: W zestawie znajdują się profesjonalne zaciski przewodu neutralnego (N) oraz ochronnego (PE) wykonane w niezawodnej technologii śrubowej.
• Innowacyjna regulacja 3D: Element regulacyjny pozwala na korektę głębokości montażu o maksymalnie 18 mm, co ułatwia idealne zlicowanie ramy ze ścianą nawet przy nierównościach podłoża.
• Zamek krzywkowy: Solidne zamknięcie z możliwością wymiany na wkładkę z blokadą bezpieczeństwa.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go zaufanym komponentem profesjonalnych systemów elektrycznych. Rozdzielnica spełnia wymagania normy IEC/EN 60670-24 (PD) dotyczącej obudów do domowych urządzeń stałych. Ponadto jest zgodna z normą IEC/EN 62208, co definiuje ją jako pustą obudowę do rozdzielnic i sterownic niskonapięciowych. Dzięki tym certyfikacjom, produkt jest w pełni zatwierdzony do prefabrykacji rozdzielnic zgodnie z definicją zawartą w normie IEC/EN 61439-3, co jest kluczowe dla instalatorów dbających o pełną dokumentację powykonawczą.

Zastosowanie

Rozdzielnica KLV-60UPS-SF znajduje szerokie zastosowanie w instalacjach podtynkowych, gdzie wymagana jest duża liczba modułów przy zachowaniu kompaktowych wymiarów zewnętrznych. Jest idealnym wyborem do:

• Budynków wielorodzinnych jako główna rozdzielnica mieszkaniowa.
• Biur i lokali usługowych, gdzie estetyka montażu (płaska rama) idzie w parze z funkcjonalnością.
• Systemów automatyki domowej, dzięki dodatkowej rezerwie miejsca na moduły sterujące.
• Modernizowanych obiektów, gdzie regulacja 3D pozwala na niwelowanie błędów budowlanych w starych murach.

Wskazówki Montażowe

Montaż rozdzielnicy EATON KLV został zoptymalizowany pod kątem oszczędności czasu instalatora. Wewnątrz puszki ściennej znajduje się zintegrowana poziomica spirytusowa, która umożliwia precyzyjne ustawienie obudowy bez konieczności używania dodatkowych narzędzi pomiarowych. Dołączone uchwyty gwoździowe przyspieszają osadzenie puszki w otworze ściennym. System zarządzania okablowaniem obejmuje specjalne uchwyty kablowe, które pozwalają na schludne i bezpieczne ułożenie przewodów, minimalizując ryzyko uszkodzeń mechanicznych izolacji. Przednia pokrywa posiada grawerunek laserowy oraz gniazdo do znakowania, co ułatwia identyfikację obwodów przez użytkownika.

FAQ

• Czy rozdzielnica posiada szyny DIN w zestawie? Tak, produkt jest dostarczany z kompletnym wspornikiem urządzenia (szynami DIN) gotowym do montażu aparatury modułowej.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja ramy i drzwi pozwala na zmianę strony zawiasów, co ułatwia dopasowanie do warunków lokalowych.
• Jaki jest zakres regulacji głębokości? Dzięki elementowi 3D, głębokość montażu można regulować w zakresie do 18 mm, co pozwala na idealne dopasowanie do tynku lub okładziny ściennej.
• Czy zaciski N/PE są w komplecie? Tak, zestaw zawiera fabryczne zaciski w technologii śrubowej SK.
