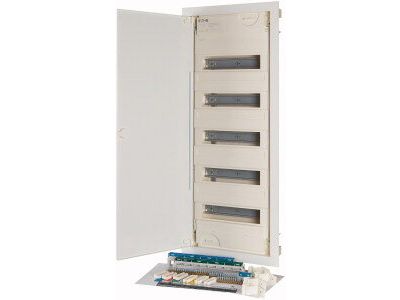

Rozdzielnica modułowa podtynkowa 5x12 IP30, KLV-60UPS-F | 302414 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa EATON z serii KLV, model KLV-60UPS-F (numer katalogowy 302414), to zaawansowane rozwiązanie dedykowane dla nowoczesnych instalacji elektrycznych w budownictwie mieszkaniowym i komercyjnym. Urządzenie charakteryzuje się konstrukcją 5-rzędową, gdzie każdy rząd mieści 12 modułów, oferując dodatkową rezerwę miejsca w postaci 2 jednostek na każdy rząd (łącznie 60+10 modułów). Taka konfiguracja pozwala na elastyczną rozbudowę systemu w przyszłości bez konieczności wymiany całej obudowy.

• Klasa ochronności II: Zapewnia pełną izolację ochronną, co jest kluczowe dla bezpieczeństwa użytkowników końcowych.
• Solidna konstrukcja: Połączenie trwałej obudowy z tworzywa sztucznego z estetycznymi drzwiami z blachy stalowej o płaskiej ramie, co gwarantuje odporność mechaniczną i nowoczesny wygląd.
• Zaciski śrubowe SK: W zestawie znajdują się wysokiej jakości zaciski przewodu neutralnego (N) oraz ochronnego (PE) wykonane w technologii śrubowej, zapewniające pewny styk elektryczny i trwałość połączenia.
• Zabezpieczenia: Pokrywa przednia jest plombowana i posiada laserowy grawer zgodny z normami, co ułatwia identyfikację i zapobiega nieautoryzowanemu dostępowi.
• Zamek krzywkowy: Standardowo wyposażona w solidny zamek, który opcjonalnie można wymienić na wkładkę z blokadą bezpieczeństwa.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Rozdzielnica KLV-60UPS-F spełnia wymagania normy IEC/EN 60670-24 dotyczącej obudów do domowych urządzeń stałych. Ponadto jest zgodna z normą IEC/EN 62208, co definiuje ją jako pustą obudowę do rozdzielnic i sterownic niskonapięciowych. Dzięki tym certyfikacjom, produkt jest w pełni zatwierdzony do prefabrykacji rozdzielnic zgodnie z definicją zawartą w normie IEC/EN 61439-3, co jest kluczowe dla instalatorów przygotowujących dokumentację powykonawczą.

Zastosowanie

Rozdzielnica EATON KLV znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Dzięki stopniu ochrony IP30, idealnie nadaje się do montażu wewnątrz budynków, w miejscach takich jak korytarze, klatki schodowe czy pomieszczenia techniczne. Jest to optymalny wybór dla:

• Budownictwa wielorodzinnego jako główna rozdzielnica mieszkaniowa.
• Obiektów biurowych do rozdziału energii w poszczególnych sekcjach.
• Inteligentnych domów, gdzie wymagana jest duża liczba modułów dla sterowników automatyki budynkowej.
• Modernizowanych obiektów, dzięki płaskiej ramie drzwi, która dyskretnie licuje się z powierzchnią ściany.

Wskazówki Montażowe

Inżynierowie EATON zadbali o maksymalne uproszczenie procesu instalacji, dostarczając szereg innowacyjnych udogodnień:

• Element regulacyjny 3D: Pozwala na precyzyjną regulację głębokości montażu o maksymalnie 18 mm, co umożliwia idealne wypoziomowanie ramy nawet przy nierównościach ściany.
• Zintegrowana poziomica: Wbudowana poziomica spirytusowa pozwala na błyskawiczne i dokładne ustawienie puszki ściennej bez użycia dodatkowych narzędzi.
• Zarządzanie okablowaniem: Specjalne uchwyty kablowe oraz szczelina do znakowania w puszce ściennej ułatwiają zachowanie porządku wewnątrz rozdzielnicy i przejrzyste opisanie obwodów.
• Uchwyty gwoździowe: Przyspieszają osadzenie obudowy w otworze montażowym przed jej ostatecznym zamurowaniem.

FAQ

1. Czy rozdzielnica zawiera szyny DIN?
Tak, produkt jest wyposażony w stabilny wspornik urządzenia (szyny DIN), który umożliwia szybki montaż aparatury modułowej.

2. Czy można zmienić kierunek otwierania drzwi?
Konstrukcja ramy i drzwi pozwala na dopasowanie kierunku otwierania do specyfiki miejsca montażu.

3. Jakie zaciski są w zestawie?
W komplecie znajdują się zaciski N i PE w technologii śrubowej SK, które gwarantują stabilność połączeń przewodów o różnych przekrojach.

4. Czy rozdzielnica nadaje się do ścian gipsowo-kartonowych?
Model KLV-60UPS-F jest przeznaczony do montażu podtynkowego w ścianach murowanych. Do ścian pustych dedykowane są wersje z odpowiednim zestawem montażowym (Hollow-wall).
