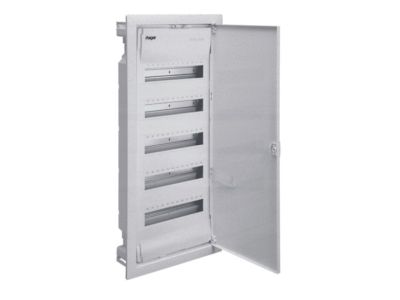

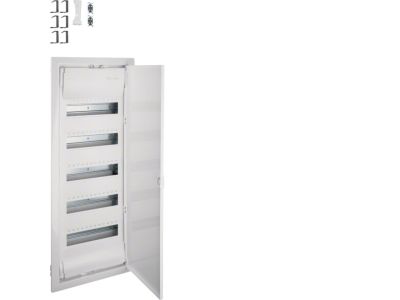

Rozdzielnica modułowa podtynkowa 5x12 IP30, II kl, Volta | VU60NE Hager

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa z serii Volta, model VU60NE od renomowanego producenta HAGER, to profesjonalne rozwiązanie zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się konstrukcją 5-rzędową, która pozwala na montaż do 60 modułów aparatury modułowej (z możliwością rozszerzenia do 72 modułów przy wykorzystaniu mniejszych jednostek). Wykonanie w II klasie ochronności gwarantuje najwyższy poziom bezpieczeństwa użytkowników poprzez zastosowanie izolacji ochronnej, co eliminuje konieczność uziemiania samej obudowy.

• Stopień ochrony IP30: Zapewnia skuteczną barierę przed dostępem ciał stałych o średnicy powyżej 12 mm, co jest standardem dla bezpiecznych instalacji wewnątrzbudynkowych.
• Innowacyjna konstrukcja: Wyposażona w zintegrowaną poziomicę, która znacząco ułatwia precyzyjne osadzenie kasety w otworze ściennym.
• Technologia QuickConnect: Zastosowanie zacisków bezśrubowych pozwala na błyskawiczny i pewny montaż przewodów neutralnych i ochronnych, co redukuje czas pracy instalatora.
• Estetyka i trwałość: Drzwi stalowe z płaskim uchwytem idealnie licują się z powierzchnią ściany, co sprawia, że rozdzielnica dyskretnie komponuje się z nowoczesnym wnętrzem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w sektorze budownictwa mieszkaniowego i komercyjnego. Rozdzielnica spełnia wymagania normy PN-EN 61439-3, dotyczącej rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne. Posiada certyfikację potwierdzającą odporność na próbę drutu żarowego (GWT) do 850°C dla części plastikowych, co podnosi bezpieczeństwo przeciwpożarowe obiektu.

Zastosowanie

Rozdzielnica Volta VU60NE znajduje szerokie zastosowanie w budownictwie wielorodzinnym oraz w nowoczesnych domach jednorodzinnych, gdzie wymagana jest duża liczba obwodów (np. przy rozbudowanej automatyce domowej). Dzięki swojej pojemności 5x12 modułów, jest idealnym punktem centralnym dla instalacji oświetleniowych, gniazd wtykowych oraz systemów sterowania. Specjaliści chętnie wybierają ten model do biur i lokali usługowych, gdzie estetyka wykonania musi iść w parze z funkcjonalnością i łatwością serwisowania aparatury.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania wnęki o odpowiednich wymiarach, uwzględniających kołnierz maskujący. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Głębokość zabudowy: Standardowa głębokość w ścianie wynosi ok. 90 mm, co pozwala na montaż w większości ścian działowych i nośnych.
• Zarządzanie przewodami: Wykorzystaj wbudowane grzebienie do spinania kabli, aby zachować porządek wewnątrz obudowy i zapewnić optymalną cyrkulację powietrza wokół aparatury.
• Moment dokręcania: W przypadku stosowania zacisków śrubowych dla aparatury głównej, należy przestrzegać momentów dokręcania zalecanych przez producentów osprzętu, aby uniknąć przegrzewania się styków.
• Kierunek otwierania drzwi: Konstrukcja umożliwia zmianę kierunku otwierania drzwi (lewo/prawo) bez konieczności demontażu ramy.

FAQ

1. Czy rozdzielnica zawiera zaciski PE/N w zestawie?
Tak, model VU60NE standardowo wyposażony jest w listwy zaciskowe QuickConnect, które umożliwiają szybkie podłączenie przewodów ochronnych i neutralnych.

2. Czy można zamontować tę rozdzielnicę w ścianie gipsowo-kartonowej?
Model VU60NE jest dedykowany do ścian murowanych (podtynkowy). Do ścian kartonowo-gipsowych dedykowana jest wersja VH60NE, jednak przy zastosowaniu odpowiednich uchwytów montażowych (dostępnych osobno), instalacja w płytach G-K jest również możliwa.

3. Jaka jest maksymalna liczba modułów, którą można zmieścić w jednym rzędzie?
Standardowo każdy z 5 rzędów mieści 12 modułów o szerokości 17,5 mm, co daje łącznie 60 modułów. Konstrukcja pozwala jednak na niewielkie przesunięcie aparatury, co w specyficznych konfiguracjach pozwala uzyskać do 14 modułów na rząd.
