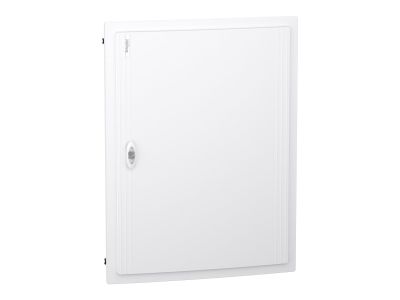

Rozdzielnica modułowa podtynkowa 4x24 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-4-24-PT-B | LVSXN424 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa PrismaSeT XS o numerze katalogowym PSXS-4-24-PT-B to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających instalacjach elektrycznych w sektorze mieszkaniowym i usługowym. Konstrukcja charakteryzuje się pojemnością 96 modułów rozmieszczonych w 4 rzędach po 24 moduły o szerokości 18 mm każdy, co zapewnia ogromną przestrzeń dla aparatury modułowej. Hybrydowa budowa łącząca wytrzymały metal z wysokiej jakości technoplastikiem gwarantuje sztywność konstrukcji oraz estetyczny wygląd w kolorze białym (RAL 9003).

• Wysoka wydajność prądowa: Prąd znamionowy In wynoszący do 125A pozwala na obsługę rozbudowanych obwodów zasilających.
• Zaawansowany system zacisków: Wyposażona w blok uziemiający z 48 wyjściami (6x25 mm² oraz 42x4 mm²) oraz blok neutralny z 70 wyjściami, co umożliwia precyzyjne i bezpieczne zarządzanie przewodami o różnych przekrojach.
• Wytrzymałość mechaniczna: Stopień ochrony IK09 przy zamkniętych drzwiach świadczy o bardzo wysokiej odporności na uderzenia mechaniczne (energia uderzenia do 10J).
• Bezpieczeństwo pożarowe: Elementy z tworzywa sztucznego wykazują odporność na próbę rozżarzonym drutem w temperaturze do 750°C (obudowa) i 850°C (tylna część).
• Izolacja: Klasa ochronności II oraz napięcie znamionowe izolacji Ui równe 400V zapewniają najwyższy standard bezpieczeństwa użytkowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Rozdzielnica spełnia wymagania normy IEC 60670-1 i 24 dotyczącej obudów do domowych i podobnych stałych instalacji elektrycznych. Ponadto jest w pełni zgodna z normami IEC 61439-1 i 3, które definiują wymagania dla rozdzielnic i sterownic niskonapięciowych, gwarantując pełną kompatybilność z systemami Acti9 oraz bezpieczeństwo termiczne przy stratach mocy dochodzących do 110W.

Zastosowanie

PrismaSeT XS znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym oraz obiektach komercyjnych, takich jak biurowce, hotele czy placówki medyczne. Dzięki możliwości montażu pionowego rozdzielacza Acti9 VDIS o rozmiarze 24 modułów, idealnie nadaje się do systemów wymagających przejrzystego rozdziału energii. Jest to rozwiązanie dedykowane do montażu wewnątrz pomieszczeń, gdzie wymagana jest estetyka (podtynkowy montaż, białe metalowe drzwi) oraz wysoka funkcjonalność przy zarządzaniu dużą liczbą obwodów końcowych.

Wskazówki Montażowe

Inżynierowie Schneider Electric zadbali o ergonomię pracy instalatora. Montaż podtynkowy ułatwiają zdejmowane szyny DIN, które pozwalają na wygodne okablowanie aparatury poza obudową lub bezpośrednio w niej. Kluczowe aspekty montażowe obejmują:

• Wprowadzanie przewodów: Zastosowanie zdejmowanych płyt wprowadzeniowych w górnej i dolnej części obudowy umożliwia łatwe wprowadzenie kabli lub rur instalacyjnych.
• Organizacja okablowania: W zestawie znajduje się osprzęt do mocowania okablowania oraz płytka zaślepiająca, co pozwala na zachowanie porządku i estetyki wewnątrz rozdzielnicy.
• Identyfikacja obwodów: Dołączone 4 etykiety identyfikacyjne wraz z ochraniaczami pozwalają na trwałe i czytelne opisanie poszczególnych sekcji zasilania.
• Warunki pracy: Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +60°C, co pozwala na montaż w różnych strefach klimatycznych wewnątrz budynków.

FAQ

• Czy rozdzielnica posiada szyny DIN w zestawie? Tak, produkt jest wyposażony w 4 zdejmowane szyny DIN, które ułatwiają montaż aparatury modułowej.
• Jaki jest stopień ochrony tej obudowy? Przy zamkniętych drzwiach rozdzielnica posiada stopień ochrony IP40, co chroni przed dostępem drutu oraz ciałami obcymi o średnicy powyżej 1 mm.
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, obudowa PrismaSeT XS jest dedykowana wyłącznie do montażu wewnątrz pomieszczeń.
• Z jakich materiałów wykonane są drzwi? Drzwi w tym modelu są wykonane z metalu, co zwiększa ich trwałość i odporność na uszkodzenia mechaniczne (IK09).
