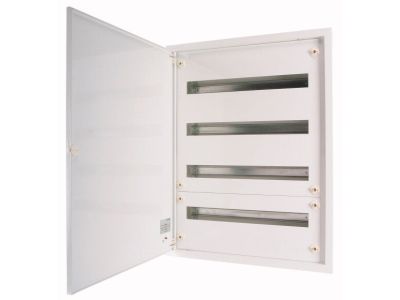

Rozdzielnica modułowa podtynkowa 4x24 IP30, BF-U-4/96-P | 285350 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa BF-U-4/96-P renomowanej marki Eaton to zaawansowane rozwiązanie systemowe zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Model ten charakteryzuje się konstrukcją czterorzędową, gdzie każdy rząd oferuje przestrzeń na 24 moduły, co sumarycznie pozwala na zabudowę aż 96 standardowych jednostek aparatury modułowej. Obudowa została wykonana z wysokiej jakości blachy stalowej, która poddawana jest procesowi lakierowania proszkowego na kolor biały, co gwarantuje nie tylko estetyczny wygląd, ale przede wszystkim wysoką odporność na uszkodzenia mechaniczne oraz korozję.

• Pojemność systemowa: Konfiguracja 4x24 pozwala na przejrzyste rozmieszczenie zabezpieczeń nadprądowych, różnicowoprądowych oraz elementów automatyki budynkowej.
• Kompaktowa głębokość: Głębokość montażowa wynosząca zaledwie 127 mm umożliwia instalację w nowoczesnych systemach zabudowy, gdzie przestrzeń wewnątrz ścian jest ograniczona.
• Stopień ochrony IP30: Zapewnia skuteczną barierę przed dostępem do części niebezpiecznych palcem oraz ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm.
• Trwałość materiałowa: Zastosowanie blachy stalowej zamiast tworzywa sztucznego znacząco podnosi sztywność konstrukcji i bezpieczeństwo pożarowe obiektu.

Zgodność z Normami

Rozdzielnice serii BF od Eaton są produkowane zgodnie z najwyższymi standardami jakościowymi i bezpieczeństwa. Produkt spełnia wymagania norm dotyczących pełnych zestawów rozdzielczych i sterowniczych niskiego napięcia. Dzięki rygorystycznej kontroli produkcji, rozdzielnica BF-U-4/96-P gwarantuje pełną kompatybilność z aparaturą modułową różnych producentów, zachowując przy tym najwyższe parametry izolacyjności i ciągłości obwodu ochronnego, co jest kluczowe w obiektach użyteczności publicznej.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji, rozdzielnica BF-U-4/96-P znajduje szerokie spektrum zastosowań w branży elektroinstalacyjnej:

• Budownictwo mieszkaniowe: Idealna jako główna rozdzielnica w apartamentach i domach jednorodzinnych o rozbudowanej instalacji elektrycznej.
• Obiekty użyteczności publicznej: Doskonale sprawdza się w biurach, szkołach oraz placówkach medycznych, gdzie wymagana jest estetyka i duża liczba modułów.
• Ściany gipsowo-kartonowe: Specjalna konstrukcja pozwala na bezpieczny i stabilny montaż w lekkich ścianach działowych, co jest standardem w nowoczesnym budownictwie komercyjnym.

Wskazówki Montażowe

Instalacja rozdzielnicy powinna być przeprowadzona przez wykwalifikowanego elektryka z uwzględnieniem następujących wytycznych:

• Przygotowanie wnęki: Należy przygotować otwór montażowy uwzględniający głębokość 127 mm oraz odpowiedni zapas na wprowadzenie peszli i przewodów.
• Montaż szyn DIN: Rozdzielnica wyposażona jest w stabilne szyny montażowe, które umożliwiają precyzyjne osadzenie aparatury. Należy zachować odpowiednie odstępy między rzędami dla optymalnego odprowadzania ciepła.
• Zarządzanie przewodami: Przestronne wnętrze ułatwia estetyczne ułożenie wiązek przewodów, co minimalizuje ryzyko błędów montażowych i ułatwia późniejszą konserwację systemu.

FAQ

1. Jaka jest całkowita liczba modułów możliwa do zamontowania?
Rozdzielnica mieści łącznie 96 modułów w układzie 4 rzędy po 24 moduły każdy.

2. Czy produkt zawiera drzwi w zestawie?
Tak, rozdzielnice serii BF standardowo wyposażone są w drzwi stalowe lakierowane proszkowo.

3. Czy można ją zamontować w płytkiej ścianie?
Tak, głębokość części podtynkowej to tylko 127 mm, co pozwala na montaż w większości standardowych ścian działowych i nośnych.

4. Czy elementy składowe są wymienne z wersją natynkową?
Tak, zgodnie ze specyfikacją producenta, wszystkie elementy składowe są identyczne dla wersji natynkowych i podtynkowych serii BF.
