Rozdzielnica modułowa podtynkowa 3x24 IP30, z zaciskami PE/N, FW2 | FW324FT Hager

Opis i Kluczowe Cechy

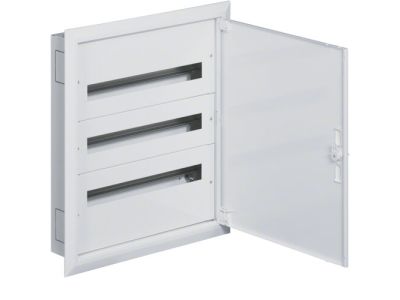

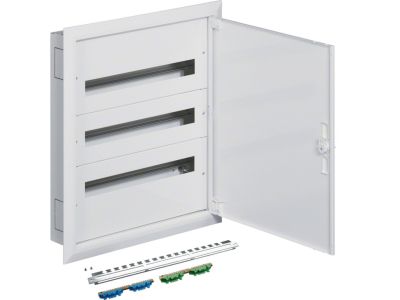

Rozdzielnica modułowa podtynkowa FW324FT serii FW2 od renomowanego producenta HAGER to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału energii elektrycznej oraz sterowania w nowoczesnych instalacjach budynkowych. Urządzenie charakteryzuje się konstrukcją trójrzędową, gdzie każdy rząd pozwala na montaż do 24 modułów, co daje łączną pojemność 72 jednostek modułowych. Dzięki tak dużej przestrzeni, rozdzielnica idealnie sprawdza się w rozbudowanych systemach automatyki domowej oraz rozdzielniach piętrowych. Produkt został wyposażony w fabryczne szyny nośne TH35 (DIN), które umożliwiają błyskawiczny i stabilny montaż aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć. W zestawie znajdują się również dedykowane listwy zaciskowe PE/N, co znacząco przyspiesza proces okablowania i zapewnia przejrzystość wewnątrz obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP30 gwarantuje zabezpieczenie przed dostępem do części niebezpiecznych narzędziem oraz ochronę przed ciałami obcymi o średnicy powyżej 12,5 mm, co jest standardem dla rozdzielnic montowanych wewnątrz suchych pomieszczeń. Rozdzielnica spełnia wymagania normy PN-EN 61439, co potwierdza jej przydatność do tworzenia bezpiecznych zestawów rozdzielczych i sterowniczych niskiego napięcia, zapewniając długotrwałą i bezawaryjną eksploatację w warunkach domowych i komercyjnych.

Zastosowanie

Rozdzielnica FW324FT znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego oraz obiektach użyteczności publicznej. Jest to idealny wybór do:

• Rozdziału mocy w mieszkaniach o dużym metrażu oraz domach jednorodzinnych.
• Integracji systemów sterowania i automatyki budynkowej (np. systemy KNX lub sterowniki PLC).
• Realizacji pomiarów energii oraz monitoringu parametrów sieci dzięki możliwości montażu liczników modułowych.
• Rozdziału sygnałów w instalacjach niskoprądowych, gdzie wymagana jest estetyczna zabudowa podtynkowa.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania odpowiedniej wnęki w ścianie, która zapewni stabilne osadzenie korpusu rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowe wypoziomowanie obudowy, co ułatwia późniejszy montaż maskownic i drzwi.
• Zachowanie odpowiedniego momentu dokręcania zacisków na listwach PE/N, aby uniknąć przegrzewania się styków pod obciążeniem.
• Zapewnienie odpowiedniego promienia gięcia przewodów wprowadzanych do rozdzielnicy, co zapobiega uszkodzeniom izolacji.
• Wykorzystanie przepustów kablowych w celu zachowania deklarowanego stopnia ochrony i estetyki wnętrza.

FAQ

1. Czy rozdzielnica FW324FT posiada drzwi w zestawie?
Tak, rozdzielnice serii FW2 są standardowo wyposażone w elementy osłonowe, które chronią aparaturę i zapewniają estetyczny wygląd instalacji.

2. Jaka jest maksymalna liczba modułów, które można zamontować?
Model ten posiada 3 rzędy po 24 moduły, co pozwala na montaż łącznie 72 standardowych aparatów o szerokości 17,5 mm.

3. Czy wewnątrz znajduje się miejsce na listwy zaciskowe?
Tak, produkt jest dostarczany z fabrycznymi zaciskami PE/N, co eliminuje konieczność dokupowania dodatkowych wsporników dla podstawowych połączeń ochronnych i neutralnych.
