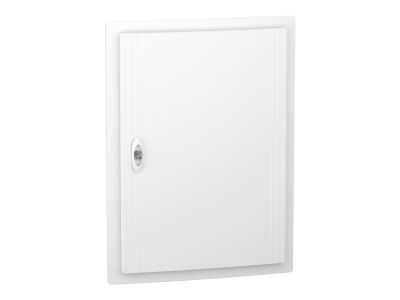

Rozdzielnica modułowa podtynkowa 3x18 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-3-18-PT-B | LVSXN318 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa PrismaSeT XS o numerze katalogowym LVSXN318 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższych standardach ergonomii i bezpieczeństwa w sektorze mieszkaniowym oraz usługowym. Obudowa oferuje przestrzeń montażową obejmującą 3 rzędy po 18 modułów o szerokości 18 mm każdy, co daje łącznie 54 moduły. Konstrukcja wykonana z wysokiej jakości technoplastiku charakteryzuje się wyjątkową odpornością mechaniczną na poziomie IK09, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli.

• Wysoka wydajność prądowa: Prąd znamionowy In wynosi do 125A, co pozwala na obsługę rozbudowanych instalacji elektrycznych.
• Zarządzanie okablowaniem: Wyposażona w zdejmowane płyty wprowadzeniowe (górna i dolna część) oraz 3 demontowalne szyny DIN, co znacząco ułatwia prefabrykację i konserwację.
• Kompletny system zaciskowy: W zestawie znajduje się blok uziemiający (32 wyjścia) oraz blok neutralny (24 wyjścia), obsługujące przewody o przekrojach 10 mm² oraz 16 mm².
• Estetyka i trwałość: Wykończenie w kolorze białym (RAL 9003) oraz stopień ochrony IP40 przy zamkniętych drzwiach zapewniają dyskretny i bezpieczny montaż wewnątrz pomieszczeń.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Rozdzielnica spełnia wymagania norm IEC 60670-1 oraz IEC 60670-24 dotyczące obudów do domowych i podobnych stałych instalacji elektrycznych. Ponadto jest w pełni zgodna z normami systemowymi IEC 61439-1 oraz IEC 61439-3, co definiuje ją jako bezpieczny element niskonapięciowych rozdzielnic i sterownic. Klasa izolacji elektrycznej II oraz napięcie izolacji znamionowej Ui wynoszące 400V zapewniają najwyższy poziom ochrony przeciwporażeniowej.

Zastosowanie

PrismaSeT XS znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym oraz obiektach użyteczności publicznej, takich jak biura, hotele czy placówki edukacyjne. Dzięki dopuszczalnym stratom mocy na poziomie 68W, obudowa idealnie nadaje się do montażu aparatury modułowej generującej ciepło, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć. Szeroki zakres temperatury pracy od -25°C do 60°C pozwala na montaż w zróżnicowanych warunkach środowiskowych wewnątrz budynków.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania otworu o wymiarach uwzględniających gabaryty obudowy (486 mm szerokości, 660 mm wysokości i 129 mm głębokości). Dzięki zastosowaniu technologii zdejmowanych szyn DIN, instalator może dokonać okablowania aparatury poza obudową, co znacząco skraca czas pracy. Wprowadzanie przewodów ułatwiają dedykowane płyty przepustowe, które można dostosować do rur instalacyjnych lub wiązek kablowych. Należy zwrócić uwagę na zachowanie odpowiedniego momentu dokręcania na blokach zaciskowych, aby zapewnić trwały styk elektryczny dla przewodów 10 mm² i 16 mm².

FAQ

• Czy rozdzielnica posiada drzwi w zestawie? Tak, produkt jest wyposażony w pełne, białe drzwi z technoplastiku, które zapewniają stopień ochrony IP40.
• Jaka jest odporność ogniowa obudowy? Wszystkie elementy z tworzywa sztucznego (obudowa, osłona przednia, płyta tylna i drzwi) przeszły test rozżarzonego drutu w temperaturze 650°C.
• Ile modułów można zamontować w jednym rzędzie? Każdy z trzech rzędów mieści do 18 modułów o szerokości 18 mm, co łącznie daje 54 miejsca modułowe.
• Czy w zestawie są akcesoria opisowe? Tak, producent dostarcza 3 etykiety identyfikacyjne wraz z ochraniaczami oraz płytkę zaślepiającą dla niewykorzystanych miejsc.
